電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。
-
-
-
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

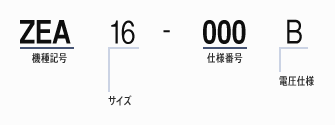

型式
最大回転速度
[min-1]質量
[kg]トルク
[N･m]コイル 20℃ 電圧 DC
[V]コイル 20℃ 入力
[W]コイル 20℃ 電流
[A]適用ブラシサイズ
空隙 開放時歯面間
[mm]ZEA16 3600 17.00 160 24 53.4 2.22 Gr05 0.5 ZEA25 3200 23.00 250 24 65.0 2.71 Gr05 0.5 ZEA40 2600 30.00 400 24 80.6 3.36 Gr10 0.6 ZEA63 2500 39.00 630 24 92.3 3.84 Gr10 0.6 ZEA100 2200 47.00 1000 110 122.0 1.11 Gr10 0.6 ZEA160 1900 67.00 1600 110 142.0 1.29 Gr1 0.7 ZEA250 1800 81.00 2500 110 155.0 1.41 Gr1 0.7 ZEA400 1700 119.00 4000 110 220.0 2.00 Gr1 0.7 ZEA630 1500 182.00 6300 110 273.0 2.48 Gr1 0.8 ZEA1000 1300 269.00 10000 110 320.0 2.91 Gr20 0.8 ZEA1600 1100 377.00 16000 110 386.0 3.51 Gr20 0.8 ZEA2500 1000 575.00 25000 110 462.0 4.20 Gr20 1.0 ZEA4000 800 840.00 40000 110 572.0 5.20 Gr20 1.0 ZEA6300 700 1260.00 63000 110 736.0 6.68 Gr20 1.2 ZEA10000 600 1780.00 100000 110 900.0 8.18 Gr20 1.2 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

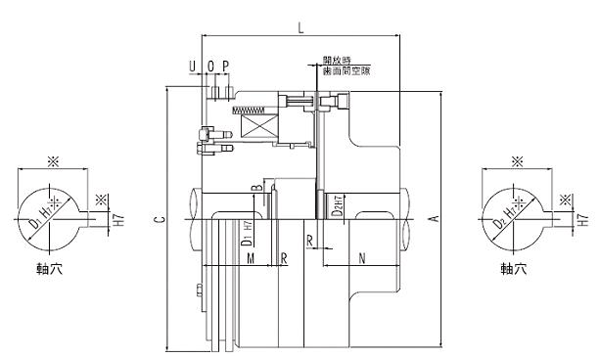

型式
直径 A
[mm]直径 B
[mm]直径 C
[mm]直径 D1 max H7
[mm]直径 D2 max H7
[mm]ZEA16 150 56.0 160 45 45 ZEA25 170 60.0 180 50 50 ZEA40 190 73.0 215 60 60 ZEA63 210 84.0 230 70 70 ZEA100 230 96.0 255 80 80 ZEA160 260 105.0 295 9 90 ZEA250 290 120.0 315 100 100 ZEA400 330 130.0 340 110 110 ZEA630 380 150.0 395 130 130 ZEA1000 440 175.0 455 150 150 ZEA1600 500 205.0 535 180 180 ZEA2500 560 245.0 595 210 210 ZEA4000 640 275.0 685 240 240 ZEA6300 740 320.0 780 280 280 ZEA10000 850 365.0 860 320 320 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
長さ L
[mm]長さ M
[mm]長さ N
[mm]長さ O
[mm]長さ P
[mm]長さ R
[mm]長さ U
[mm]ZEA16 160.0 90.0 50.0 7.0 14.0 5.0 4.0 ZEA25 170.0 95.0 55.0 7.0 14.0 5.0 4.0 ZEA40 180.0 100.0 60.0 12.0 16.0 6.0 6.0 ZEA63 190.0 105.0 65.0 7.0 14.5 6.0 5.0 ZEA100 215.0 120.0 70.0 9.0 20.0 8.0 5.0 ZEA160 225.0 125.0 75.0 9.0 20.0 8.0 5.0 ZEA250 245.0 130.0 85.0 9.0 20.0 10.0 8.0 ZEA400 275.0 145.0 95.0 9.0 20.0 10.0 8.0 ZEA630 300.0 155.0 110.0 9.0 20.0 12.0 8.0 ZEA1000 340.0 170.0 130.0 15.0 24.0 12.0 8.0 ZEA1600 400.0 190.0 160.0 15.0 24.0 15.0 10.0 ZEA2500 445.0 210.0 170.0 15.0 24.0 15.0 10.0 ZEA4000 495.0 245.0 190.0 15.0 24.0 20.0 10.0 ZEA6300 545.0 275.0 210.0 15.0 24.0 20.0 10.0 ZEA10000 610.0 310.0 225.0 15.0 24.0 25.0 10.0 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
慣性モーメントJ アーマチュア側
[kg･m2]慣性モーメントJ アウターボス側
[kg･m2]ZEA16 0.0125 0.0425 ZEA25 0.0200 0.0875 ZEA40 0.0300 0.1250 ZEA63 0.0475 0.1750 ZEA100 0.0875 0.2850 ZEA160 0.1500 0.5000 ZEA250 0.2000 0.7500 ZEA400 0.3750 1.4000 ZEA630 0.7500 2.5000 ZEA1000 1.6750 5.5000 ZEA1600 2.7500 10.5000 ZEA2500 5.2500 19.5000 ZEA4000 10.2500 37.5000 ZEA6300 19.5000 70.0000 ZEA10000 37.5000 132.5000 -
1.※印寸法はご指示願います。
2.迅速な応答速度を必要とする場合は過励磁方式の電源装置をご使用ください。
（電源装置については電磁クラッチ/ブレーキ用電源装置より別途ご用命願います。）
3.給電部品は付属致しませんので電磁クラッチ/ブレーキ用電装品をご参照の上、別途ご用命願います。 -
