特長

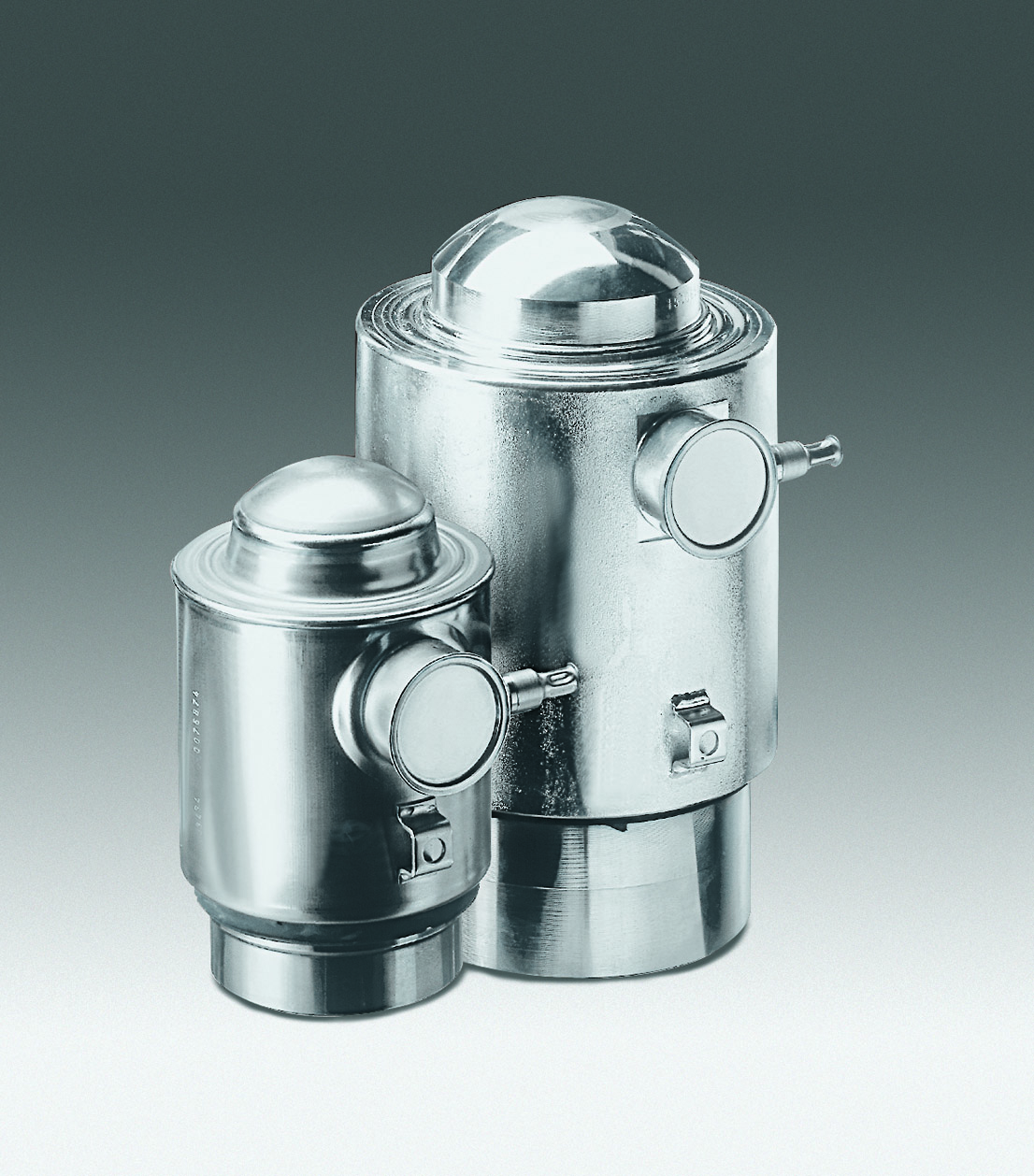

■ロードセル内に２つのひずみゲージを装着して、ダブル出力します
■鉄鋼プラントなどで、1本のケーブルを損傷しても、もう１本のケーブルで出力します
仕様
| 仕様名 | 仕様内容 | 仕様内容2 | 仕様内容3 | 仕様内容4 |
|---|---|---|---|---|
| OIML R60に基づく精度等級 | NDB(100t) | NDB(200t) | NDB(300t) | LDB(520t) |
| 精度クラス | 0.06Emax～0.5Emax | 0.06Emax～0.5Emax | 0.06Emax～0.5Emax | 0.06Emax～0.5Emax |
| 機械的損傷 | 500t | 1000t | 1000t | 1000t |
| 定格出力 | 1.0mV/V～2.6mV/v | 1.0mV/V～2.6mV/v | 1.0mV/V～2.6mV/v | 1.0mV/V～2.6mV/v |
| 定格出力誤差 | 0.25%Cn | 0.25%Cn | 0.25%Cn | 1.0%Cn |
| 非直線性 | <0.05Cn/10K | <0.05Cn/10K | <0.05Cn/10K | <0.1Cn/10K |
| 温度影響ゼロ | <0.06Cn/10K | <0.06Cn/10K | <0.06Cn/10K | <0.02Cn/10K |
| 温度影響スパン | <0.03Cn/10K | <0.03Cn/10K | <0.03Cn/10K | <0.1Cn/10K |
| 入力抵抗 | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 600Ω～700Ω |
| 出力抵抗 | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 607Ω～613Ω |
| 絶縁抵抗 | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω |
| 印加電圧 | 4～24V | 4～24V | 4～24V | 4～24V |
| 補償温度範囲 | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ |
| 許容温度範囲 | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ |
| ケーブル仕様 | PETサーモプラスチック、4芯シールドケーブル長さ12m | PETサーモプラスチック、4芯シールドケーブル長さ12m | PETサーモプラスチック、4芯シールドケーブル長さ12m | PETサーモプラスチック、4芯シールドケーブル長さ12m |
| 結線仕様 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 |
型式一覧
| 型式 | 定格荷重 [tf] |
質量 [kg] |
梱包重量 [kg] |
梱包サイズ(W) [cm] |
梱包サイズ(L) [cm] |
梱包サイズ(H) [cm] |
取扱説明書 |
|---|

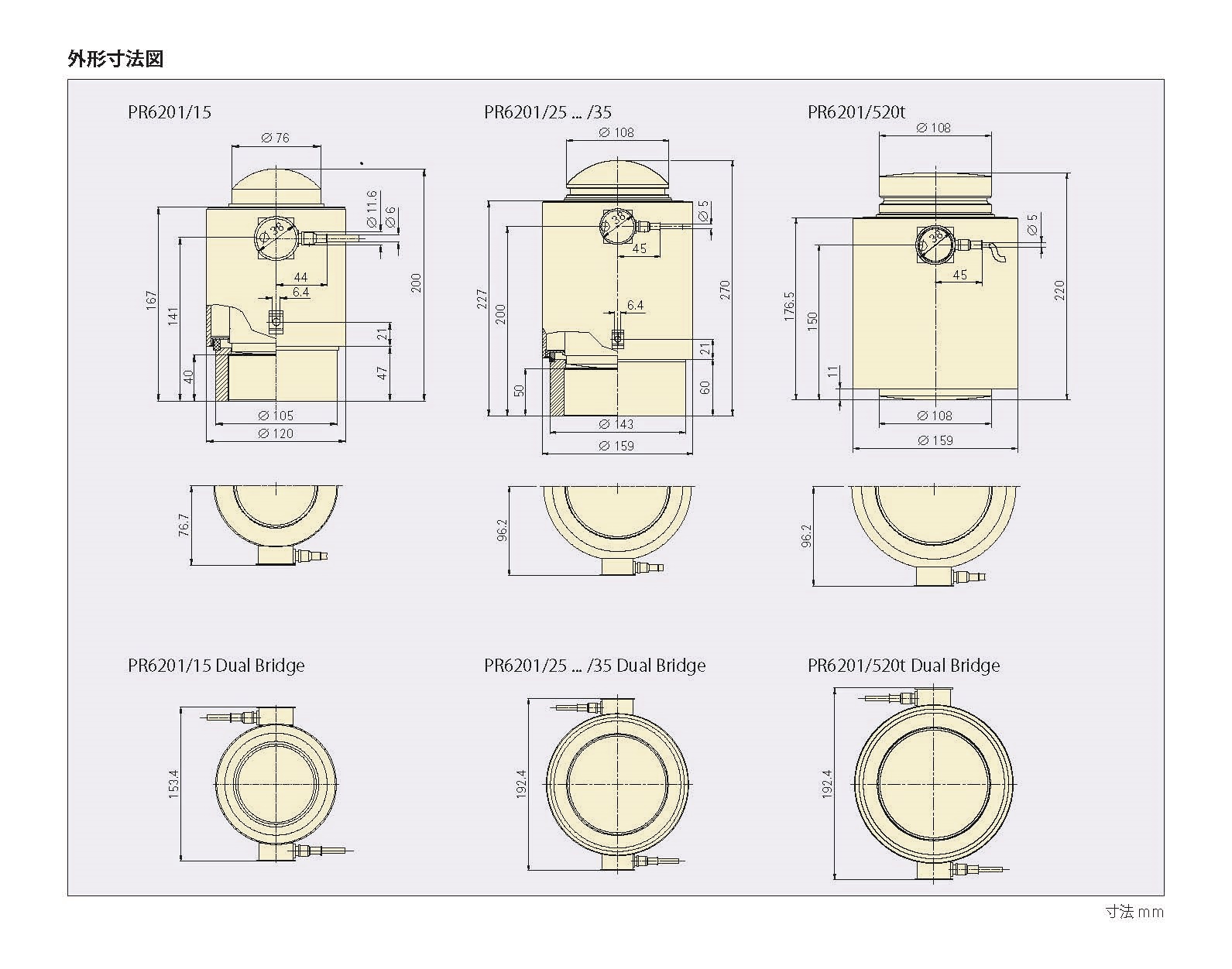

外形図
