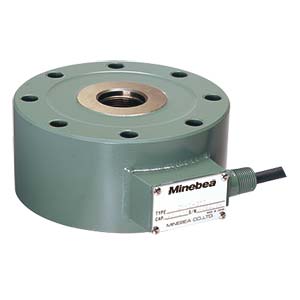

薄型シェアウェブタイプ UWV1-*

ロードセル(荷重変換器)はひずみゲージを使用し、引張・圧縮等の力または質量を電気信号に変換する物で、測定目的により各種測定器(デジタル指示計、トランスミッタ、ひずみ測定器)に接続し、表示・出力(アナログ/デジタル)・記録・制御・監視(モニタリング)などを行います。

特長

薄型の圧縮引張型ロードセルで横荷重に強いシェアウェブタイプ構造です。

  • スクロールできます

    仕様名

    仕様内容

    定格容量 19.61 kN{2 tf}~980.7 kN{100 tf}
    許容過負荷 150 %R.C.
    限界過負荷 200 %R.C.
    定格出力 3 mV/V±0.0075 mV/V
    非直線性 0.1 %R.O.(UWV1-50T~100T:0.2 %R.O.)
    ヒステリシス 0.1 %R.O.(UWV1-50T~100T:0.2 %R.O.)
    繰り返し性 0.02 %R.O.(UWV1-50T~100T:0.05 %R.O.)
    推奨印加電圧 12 V以下
    最大印加電圧 20 V
    零バランス ±0.03 mV/V
    入力抵抗 350 Ω±3.5 Ω
    出力抵抗 350 Ω±5 Ω
    絶縁抵抗 2,000 MΩ 以上(DC50 V)(ブリッジ~本体間)
    温度補償範囲 -10 ℃~70 ℃
    許容温度範囲 -20 ℃~80 ℃
    零点の温度影響 0.03 %R.O./10 ℃
    出力の温度影響 0.03 %LOAD/10 ℃
    保護等級 IP64相当
    起歪体の材質 合金鋼
    塗装 エポキシ樹脂塗装 (マンセル 6GY3.5/2 半艶近似色)
    疲労寿命 定格容量で1,000,000回
  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    型式

    定格容量
    [kN]

    定格容量
    [tf]

    質量(約)
    [kg]

    固有振動数
    [Hz]

    定格変位量
    (参考値)
    [mm]

    ケーブル

    3D CADデータ[STEP]

    CADデータ[DXF]

    UWV1-2T 19.61 2 3.1 4800 0.05 φ10、4 芯シールド付 3 m 直結、先端Y型圧着端子付 UWV1-2T.STEP uwv1_2t.dxf
    UWV1-5T 49.03 5 4 6500 0.05 φ10、4 芯シールド付 3 m 直結、先端Y型圧着端子付 UWV1-5T.STEP uwv1_5t.dxf
    UWV1-10T 98.07 10 6.4 6300 0.05 φ10、4 芯シールド付 3 m 直結、先端Y型圧着端子付 UWV1-10T.STEP uwv1_10t.dxf
    UWV1-20T 196.1 20 15.5 4800 0.05 φ10、4 芯シールド付 3 m 直結、先端Y型圧着端子付 UWV1-20T.STEP uwv1_20t.dxf
    UWV1-50T 490.3 50 29 5400 0.05 φ10、4 芯シールド付 3 m 直結、先端Y型圧着端子付 UWV1-50T.STEP uwv1_50t.dxf
    UWV1-100T 980.7 100 74 3400 0.09 φ10、4 芯シールド付 3 m 直結、先端Y型圧着端子付 UWV1-100T.STEP uwv1_100t.dxf
  • 取扱説明書

    仕様書

カスタム

  • カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
