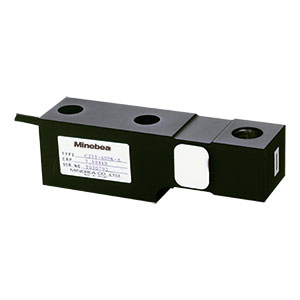

商用はかりなどに使用されるロードセルです。
特長
◾マルチポイント式プラットフォーム型台はかり用。
◾高精度ロードセル
-
-
スクロールできます
仕様名
仕様内容
定格容量 2.942 kN{300 kgf}～68.65 kN{7 tf} 許容過負荷 150 %R.C. 限界過負荷 200 %R.C. 定格出力 2 mV/V±0.002 mV/V 非直線性 0.025 %R.O. ヒステリシス 0.025 %R.O. 繰り返し性 0.025 %R.O. クリープ 0.03 %R.O./20 min クリープ回復 0.03 %R.O./20 min 推奨印加電圧 12 V以下 最大印加電圧 16 V 零バランス ±0.02 mV/V 入力抵抗 420 Ω (＋30 Ω、－20 Ω) 出力抵抗 350 Ω±5 Ω 絶縁抵抗 2,000 MΩ 以上(DC50 V)（ブリッジ～本体間） 温度補償範囲 －10 ℃～50 ℃ 許容温度範囲 －20 ℃～70 ℃ 零点の温度影響 0.05 %R.O./10 ℃ 出力の温度影響 0.002 %LOAD/10 ℃ 保護等級 IP64相当 起歪体の材質 アルミニウム合金 (C2T1-7T：合金鋼) 起歪体の材質2 合金鋼 疲労寿命 定格容量で1,000,000回 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
定格容量
[kN]定格容量
[kgf]定格容量
[tf]質量(約)
[kg]固有振動数
[Hz]定格変位量
(参考値)
[mm]保護等級
3D CADデータ[STEP]
CADデータ[DXF]
C2T1-300K-A 2.942 300 1.1 3700 0.25 IP64相当 C2T1-300K-A.STEP c2t1_300ka.dxf C2T1-600K-A 5.884 600 1.1 5000 0.25 IP64相当 C2T1-600K-A.STEP c2t1_600ka.dxf C2T1-1T-A 9.807 1 1.3 5500 0.28 IP64相当 C2T1-1T-A.STEP c2t1_1ta.dxf C2T1-2T-A 19.61 2 1.3 6800 0.32 IP64相当 C2T1-2T-A.STEP c2t1_2ta.dxf C2T1-3T-A 29.42 3 2.4 5500 0.40 IP64相当 C2T1-3T-A.STEP c2t1_3ta.dxf C2T1-4T-A 39.23 4 2.4 6700 0.40 IP64相当 C2T1-4T-A.STEP c2t1_4ta.dxf C2T1-7T 68.65 7 8.4 3500 0.60 IP64相当 c2t1_7t.dxf -
- 球面ボール受金具(TB-**A)
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
