概要

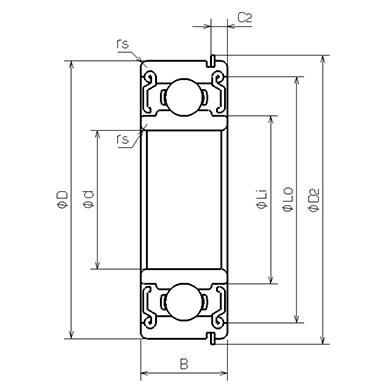

NMB Parts No. | 626DDNR |
---|---|
単位系:メトリック/インチ | メトリック |
ISO/JIS | 626DDNR |
材質 (リング) | 軸受鋼 |
形状 | [ラジアル]止め輪付き |
内径 (d) [mm] |
6.000 |
外径 (D) [mm] |
19.000 |
幅 (B) [mm] |
6.000 |
面取り (rs min) [mm] |
0.300 |
止め輪外径 (D2) [mm] |
22.100 |
止め輪位置 (C2) [mm] |
1.500 |
外輪肩径 (Lo) [mm] |
16.680 |
内輪肩径 (Li) [mm] |
9.200 |
ボール寸法 (Dw) [mm] |
3.5000 |
ボール個数 (Z) |
7 |
基本動定格荷重 (Cr) [N] |
2614 |
基本静定格荷重 (Cor) [N] |
1053 |
内径 (d) [in] |
0.2362 |
外径 (D) [in] |
0.7480 |
止め輪外径 (D2) [in] |
0.870 |
止め輪位置 (C2) [in] |
0.059 |
ダウンロード
CAD データ
当社製品のCADデータは、 キャデナス・ウェブ・ツー・キャド株式会社 が運営する「PARTcommunity」CADデータダウンロードサービスにて提供しています。2次元/3次元のCADデータを無料でダウンロード出来ますので、どうぞご活用ください。 なお、当該サービスのご利用には「PARTcommunity」でのユーザー登録が必要となります
