特長
■自動調芯機構を備え、復元力を持つロードセル
■ステンレスハウジング:SUS304相当
■完全防水IP68
■幅広い精度対応:D1(E)~C6(E)
仕様
| 仕様名 | 仕様内容 | 仕様内容2 | 仕様内容3 | 仕様内容4 | 仕様内容5 | 仕様内容6 | 仕様内容7 | 仕様内容8 | 仕様内容9 | 仕様内容10 | 仕様内容11 | 仕様内容12 | 仕様内容13 | 仕様内容14 | 仕様内容15 | 仕様内容16 | 仕様内容17 | 仕様内容18 | 仕様内容19 | 仕様内容20 | 仕様内容21 | 仕様内容22 | 仕様内容23 | 仕様内容24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OIML R60に基づく精度等級 | D1(0.5t~10t) | D1(20t~50t) | D1(60t) | D1(75t) | D1E(0.5t~10t) | D1E(20t~50t) | D1E(60t) | D1E(75t) | C3(0.5t~10t) | C3(20t~50t) | C3(60t) | C3(75t) | C3E(0.5t~10t) | C3E(20t~50t) | C3E(60t) | C3E(75t) | C6(0.5t~10t) | C6(20t~50t) | C6(60t) | C6(75t) | C6E(0.5t~10t) | C6E(20t~50t) | C6E(60t) | C6E(75t) |
| 精度クラス | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax | 0.008Emax～0.04Emax |
| 許容最大荷重 | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax |
| 機械的損傷 | 300%Emax | 300%Emax | 250%Emax | 200%Emax | 300%Emax | 300%Emax | 250%Emax | 200%Emax | 300%Emax | 300%Emax | 250%Emax | 200%Emax | 300%Emax | 300%Emax | 250%Emax | 200%Emax | 300%Emax | 300%Emax | 250%Emax | 200%Emax | 300%Emax | 300%Emax | 250%Emax | 200%Emax |
| 定格出力 | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V |
| 定格出力誤差 | <0.25%Cn | <0.25%Cn | <0.25%Cn | <0.25%Cn | <0.25%Cn | <0.25%Cn | <0.25%Cn | <0.25%Cn | <0.25%Cn | <0.25%Cn | <0.25%Cn | <0.25%Cn | <0.25%Cn | <0.25%Cn | <0.25%Cn | <0.25%Cn | <0.25%Cn | <0.25%Cn | <0.25%Cn | <0.25%Cn | <0.25%Cn | <0.25%Cn | <0.25%Cn | <0.25%Cn |
| ゼロバランス | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn |
| 再現性 | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn |
| クリープ | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn |
| 非直線性 | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn |
| ヒステリシス | <0.04%Cn | <0.04%Cn | <0.04%Cn | <0.04%Cn | <0.04%Cn | <0.04%Cn | <0.04%Cn | <0.04%Cn | <0.04%Cn | <0.04%Cn | <0.04%Cn | <0.04%Cn | <0.04%Cn | <0.04%Cn | <0.04%Cn | <0.04%Cn | <0.04%Cn | <0.04%Cn | <0.04%Cn | <0.04%Cn | <0.04%Cn | <0.04%Cn | <0.04%Cn | <0.04%Cn |
| 温度影響ゼロ | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K | ＜0.028%Cn/10K |
| 温度影響スパン | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K | ＜0.03%Cn/10K |
| 入力抵抗 | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω |
| 出力抵抗 | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω |
| 絶縁抵抗 | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω |
| 印加電圧 | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V |
| 最大印可電圧 | 32V | 32V | 32V | 32V | 32V | 32V | 32V | 32V | 32V | 32V | 32V | 32V | 32V | 32V | 32V | 32V | 32V | 32V | 32V | 32V | 32V | 32V | 32V | 32V |
| 補償温度範囲 | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ |
| 許容温度範囲 | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ |
| 保管温度範囲 | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ | -40℃～+90℃ |
| 日本国内防爆認定 | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK20.0001/DEKRA) |
| 海外防爆規格適合 | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga |
| 保護等級 | IP68,IP69K | IP68,IP69K | IP68,IP69K | IP68,IP69K | IP68,IP69K | IP68,IP69K | IP68,IP69K | IP68,IP69K | IP68,IP69K | IP68,IP69K | IP68,IP69K | IP68,IP69K | IP68,IP69K | IP68,IP69K | IP68,IP69K | IP68,IP69K | IP68,IP69K | IP68,IP69K | IP68,IP69K | IP68,IP69K | IP68,IP69K | IP68,IP69K | IP68,IP69K | IP68,IP69K |
| 起歪体の材質 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 | ステンレス製SUS304{1.4301(DIN EN10088-3) 304 S11/S15(B.S.)}窒素ガス封入 |
| ケーブル仕様 | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ5m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ12m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ12m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ12m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ5m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ12m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ12m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ12m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ5m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ12m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ12m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ12m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ5m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ12m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ12m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ12m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ5m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ12m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ12m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ12m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ5m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ12m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ12m 直径5㎜/ケーブル4×0.35㎡ | 熱可塑性エラストマー(TPE)、4芯シールドケーブル長さ12m 直径5㎜/ケーブル4×0.35㎡ |
| 結線仕様 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 |
| 付属品 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 | アース線 1本/グリス 1袋 |
型式一覧
| 型式 | 定格荷重 [tf] |
質量 [kg] |
梱包重量 [kg] |
梱包サイズ(W) [cm] |
梱包サイズ(L) [cm] |
梱包サイズ(H) [cm] |
PDFデータ(外形図) | 製品仕様書 | 取扱説明書 | 動画 |
|---|

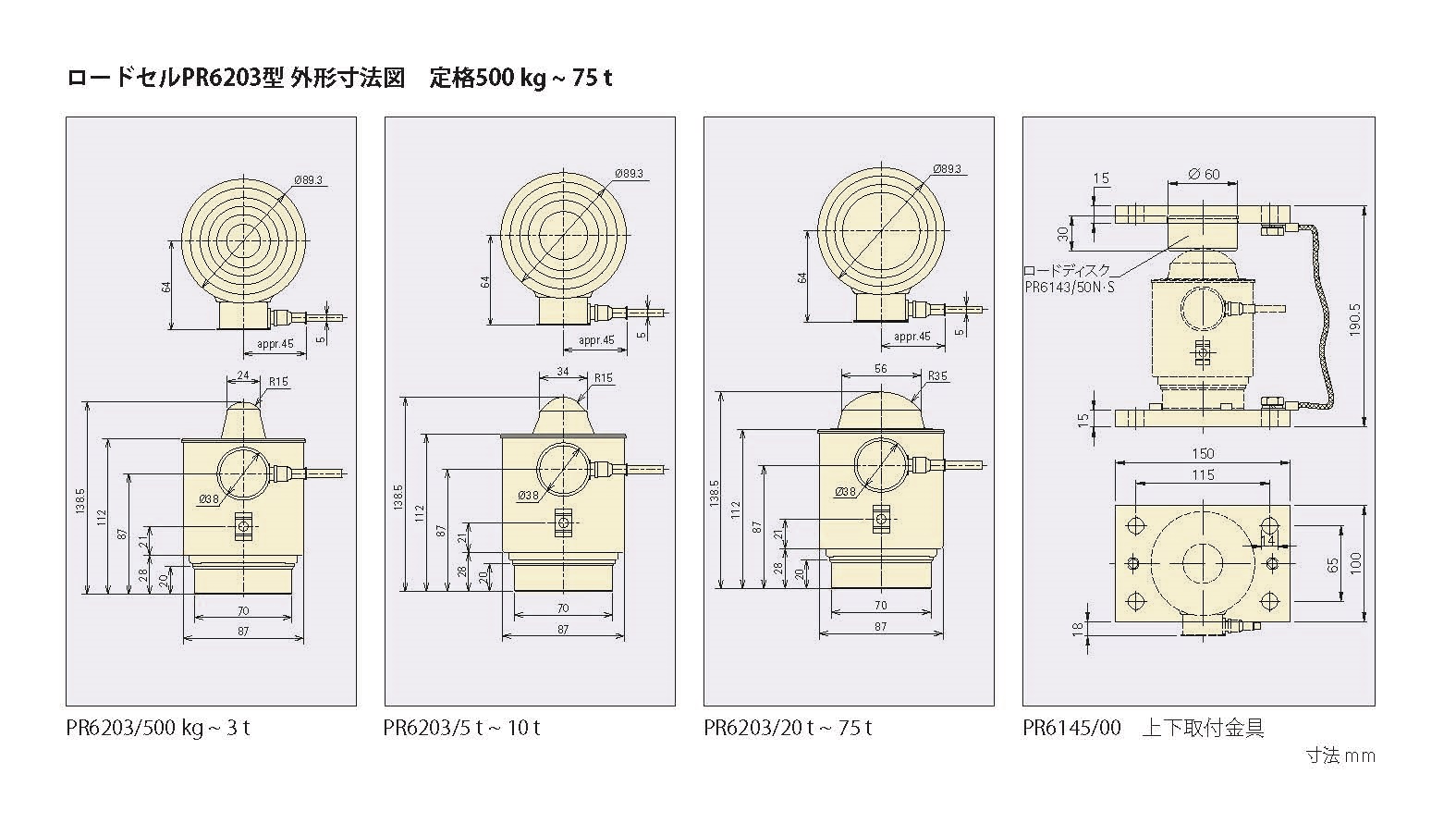

外形図
