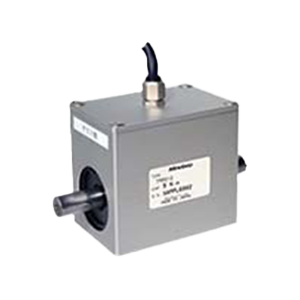

両軸タイプ回転トランスフォーマー方式のトルク変換器です。

特長

■ ひずみゲージ方式電圧出力付非接触トルク変換器
■ 経済的価格で機器組み込みに最適な小型、軽量設計

■ 電磁誘導による非接触信号伝達方式、スリップリングレスでメンテナンスフリー
■ 低慣性モーメント
■ 高精度で非直線性、ヒステリシス、繰り返し性を含み、精度クラス ±0.12 %F.S.
■ 高回転対応 (最大 8 000 rpm)
■ 増幅器内蔵:電圧出力 ±10 V

  • スクロールできます

    仕様名

    仕様内容

    定格容量 ±2 N・m、±5 N・m、±10N・m
    許容過負荷 150 %R.C.
    限界過負荷 200 %R.C.
    許容軸端スラスト荷重 50 N
    静的許容軸端荷重 50 N (0.2 %F.S.以内)
    最高回転数 8 000 rpm
    ねじり剛性 880 N・m/rad (TMR010-5NM)、1 340 N・m/rad (TMR010-10NM)
    慣性モーメント 0.018 kg・cm2
    ねじり固有振動数 約4.8 kHz
    質  量 約0.5 kg
    <トルクセンサー性能>
    定格出力 ±10 V±0.05 mV/V
    検量精度 ±0.12 %F.S.(非直線性、ヒステリシス、繰り返し性含む)
    回転による零点変動 0.2 %F.S. (typ.)
    回転による温度上昇 20 ℃以下
    疲労寿命 定格容量で10 000 000 回
    零バランス 定格出力の±0.5 %F.S.
    絶縁抵抗 100 MΩ以上 (DC50 V)
    <環境特性>
    使用温度範囲 0 ℃ ~ 60 ℃
    許容温度範囲 -10 ℃ ~ 60 ℃
    零点の温度影響 ±0.4 %F.S./10 ℃
    出力の温度影響 ±0.2 %F.S./10 ℃
    <アンプ>
    応答周波数 DC ~ 500 Hz (-3 dB±1 dB)
    使用電源 DC24 V±10 %
    消費電流 0.1 A (max.)
  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    型式

    定格容量
    [N・m]

    最高回転数
    [rpm]

    回転による零点の変動 (ノイズ)
    [%F.S.]

    回転による軸受温度上昇差/最高回転数にて
    [℃]

    機械特性
    慣性モーメント
    [kg・cm²]

    機械特性
    ねじり剛性
    [kN・m/rad]

    機械特性
    ねじり固有振動数
    [KHz]

    機械特性
    静的 許容軸端荷重
    [N]

    ケーブル

    CADデータ[DXF]

    3D CADデータ[STEP]

    質量(約)
    [kg]

    TMR010-2NM ±2 8000 0.2 20 0.018 0.350 4.8 50 φ4.7、1 m直結、先端柳線 tmr010.dxf TMR010-2NM.STEP 0.5
    TMR010-5NM ±5 8000 0.2 20 0.018 0.880 4.8 50 φ4.7、1 m直結、先端柳線 tmr010.dxf TMR010-5NM.STEP 0.5
    TMR010-10NM ±10 8000 0.2 20 0.018 1.340 4.8 50 φ4.7、1 m直結、先端柳線 tmr010.dxf TMR010-10NM.STEP 0.5
  • 取扱説明書

    仕様書

カスタム

  • カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
