特長
●豊富なひょう量と天板サイズ、非防爆59種類 防爆48種類
●運用方法に応じた各種オプションを用意
●オールステンレス製(AlSl304 SUS304相当)、ビーズブラスト仕上げ、シームレス加工
●精度1/3000(ロードセルは1/6000タイプを使用)
●表示分解能最大1/30,000(CAIS型表示部との組合せ時 但しT8オプション使用時は1/15000分解)
●完全防水IP67及びIP68
●ひょう量部：表示部分離タイプ、用途に合わせて表示部選択可能
●表示部接続ケーブル6m
●片側スロープ標準装備(オプションで両側スロープ可能)【防爆タイプ】
●本質安全防爆構造 Exib Ⅱ C T4 (防爆国際規格Atex認可。IFXSタイプで対応)
●防爆エリア設置用電源と安全エリア設置用電源、及びバッテリーの3種類から選択可
仕様
| 仕様名 | 仕様内容 | 仕様内容2 | 仕様内容3 |
|---|---|---|---|
| 型式 | IFS4 | IFXS4 | IFS4 |
| OIML R60に基づく精度等級 | C3 | C3 | C3 |
| 防爆構造 | ATEX：Ⅱ 2G 1D EEx ib ⅡC T4 T150℃ | ||
| 推奨印加電圧 | 5VDC～12VDC | 5VDC～12VDC | 5VDC～12VDC |
| ロードセル定格出力 | 2mV/V(4点支持) | 2mV/V(4点支持) | 2mV/V(4点支持) |
| 使用温度範囲 | -10℃～40℃ | -10℃～40℃ | -10℃～40℃ |
| 保護等級 | IP67 | IP69 | IP68(IP69K製作可) |
| 起歪体の材質 | 本体：JIS SUS304相当 | 本体：JIS SUS304相当 | 本体：JIS SUS304相当 |
| 表面仕上げ | グラスビーズブラスト仕上げ(標準)、電解研磨仕上げ(オプション仕様) | グラスビーズブラスト仕上げ(標準)、電解研磨仕上げ(オプション仕様) | グラスビーズブラスト仕上げ(標準)、電解研磨仕上げ(オプション仕様) |
| ケーブル長 | 6m | 6m | 6m |
型式一覧
| 型式 | 寸法L [mm] |
寸法B1 [mm] |
寸法L1 [mm] |
寸法H1 [mm] |
寸法H2 [mm] |
寸法B2 [mm] |
秤量 [kg] |
最小表示 [g] |
計量台寸法(W) [mm] |
計量台寸法(D) [mm] |
計量台寸法(H) [mm] |
オプションV1 | オプションV2 | オプションT17 | オプションT16 | 製品仕様書 | 取扱説明書 |
|---|

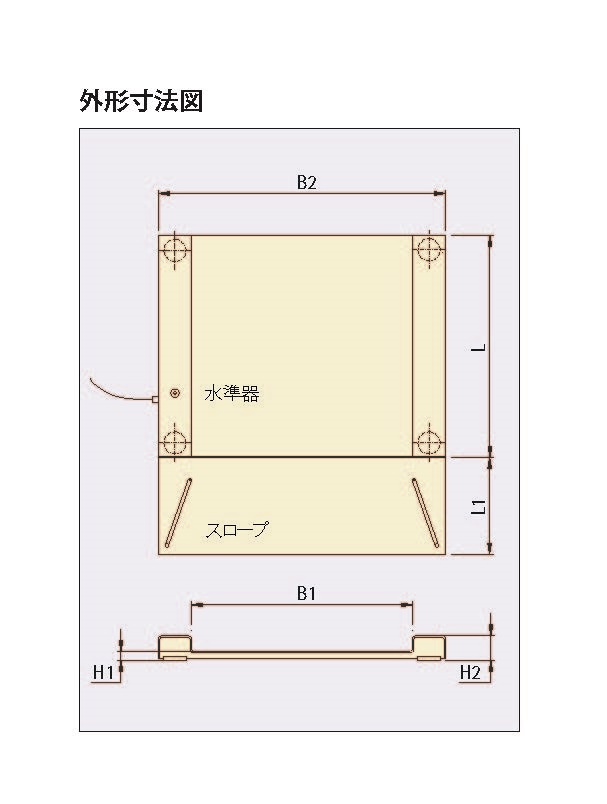

外形図
