ラジアル玉軸受の外輪片側にフランジを設けた形式です。ハウジング取付け時に軸方向の位置決めが容易です。
型式にはRFｰ、LFｰ、AF-、RIFｰが付きます。
-
-

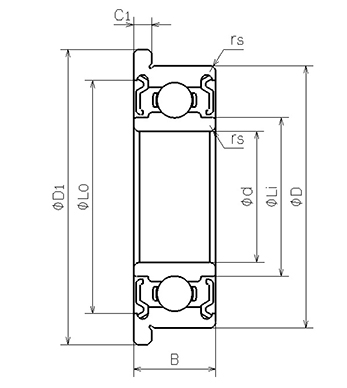

NMB Parts No. DDLF-1150ZZ 単位系：メトリック/インチ メトリック ISO/JIS - 材質 (リング) ステンレス鋼 形状 [ラジアル]フランジ付き 内径(d)
[mm]5.000 外径(D)
[mm]11.000 幅(B)
[mm]5.000 面取り(rs min)
[mm]0.150 フランジ外径(D1)
[mm]12.500 フランジ幅(C1)
[mm]1.000 外輪肩径(Lo)
[mm]9.540 内輪肩径(Li)
[mm]6.400 ボール寸法(Dw)
[mm]1.5875 ボール個数(Z) 8 基本動定格荷重(Cr)
[N]714 基本静定格荷重(Cor)
[N]276 内径(d)
[in]0.1969 外径(D)
[in]0.4331 フランジ外径(D1)
[in]0.4921 フランジ幅(C1)
[in]0.0394 -
CAD データ
当社製品のCADデータは、 キャデナス・ウェブ・ツー・キャド株式会社 が運営する「PARTcommunity」CADデータダウンロードサービスにて提供しています。
2次元/3次元のCADデータを無料でダウンロード出来ますので、どうぞご活用ください。
なお、当該サービスのご利用には「PARTcommunity」でのユーザー登録が必要となります
