特長
■高荷重用ステンレス製ロードセル
■ステンレスハウジング:SUS304相当
■完全防水IP68
仕様
| 仕様名 | 仕様内容 | 仕様内容2 | 仕様内容3 | 仕様内容4 | 仕様内容5 |
|---|---|---|---|---|---|
| OIML R60に基づく精度等級 | L(100t) | N(100t) | N(200t) | N(300t) | L(520t) |
| 精度クラス | 0.06Emax～0.5Emax | 0.06Emax～0.5Emax | 0.06Emax～0.5Emax | 0.06Emax～0.5Emax | 0.06Emax～0.5Emax |
| 許容最大荷重 | 400%Emax | 200%Emax | 200%Emax | 135%Emax | 106%Emax |
| 機械的損傷 | >500%Emax | >500%Emax | >500%Emax | >350%Emax | >192%Emax |
| 定格出力 | 1.0mV/V～2.6mV/V | 1.0mV/V～2.6mV/V | 1.0mV/V～2.6mV/V | 1.0mV/V～2.6mV/V | 1.0mV/V～2.6mV/V |
| 定格出力誤差 | <1.0%Cn | 0.25%Cn | 0.25%Cn | 0.25%Cn | <1.0%Cn |
| ゼロバランス | <2.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <2.0%Cn |
| 再現性 | <0.02%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.02%Cn |
| クリープ | <0.05%Cn | <0.03%Cn | <0.03%Cn | <0.03%Cn | <0.02%Cn |
| 非直線性 | <0.3%Cn | <0.05Cn/10K | <0.05Cn/10K | <0.05Cn/10K | <0.1%Cn/10K |
| ヒステリシス | <0.25%Cn | <0.04Cn/10K | <0.06Cn/10K | <0.06Cn/10K | <0.5Cn/10K |
| 温度影響ゼロ | <0.2%Cn/10K | <0.06Cn/10K | <0.06Cn/10K | <0.06Cn/10K | <0.2Cn/10K |
| 温度影響スパン | <0.1%Cn/10K | <0.03Cn/10K | <0.03Cn/10K | <0.03Cn/10K | <0.1Cn/10K |
| 入力抵抗 | 600Ω～700Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 600Ω～700Ω |
| 出力抵抗 | 607Ω～613Ω | 609Ω～611Ω | 609Ω～611Ω | 609Ω～611Ω | 607Ω～613Ω |
| 絶縁抵抗 | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω |
| 印加電圧 | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V |
| 最大印可電圧 | 32V | 32V | 32V | 32V | 32V |
| 補償温度範囲 | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ | -10℃～+40℃ |
| 許容温度範囲 | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ |
| 保管温度範囲 | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ |
| 防爆構造 | 本質安全防爆構造(ib) 検定合格証番号 TC17926号 | 本質安全防爆構造(ib) 検定合格証番号 TC17926号 | 本質安全防爆構造(ib) 検定合格証番号 TC17926号 | 本質安全防爆構造(ib) 検定合格証番号 TC17926号 | 本質安全防爆構造(ib) 検定合格証番号 TC17926号 |
| 対象ガス又は蒸気の発火度および爆発等級 | ⅡC T6(弊社製バリヤPR1626/60と組合せ時) | ⅡC T6(弊社製バリヤPR1626/60と組合せ時) | ⅡC T6(弊社製バリヤPR1626/60と組合せ時) | ⅡC T6(弊社製バリヤPR1626/60と組合せ時) | ⅡC T6(弊社製バリヤPR1626/60と組合せ時) |
| 保護等級 | IP68/IEC60529（完全防水・水深1.5ｍ 10000h）、IP69K/DIN40050 | IP68/IEC60529（完全防水・水深1.5ｍ 10000h）、IP69K/DIN40050 | IP68/IEC60529（完全防水・水深1.5ｍ 10000h）、IP69K/DIN40050 | IP68/IEC60529（完全防水・水深1.5ｍ 10000h）、IP69K/DIN40050 | IP68/IEC60529（完全防水・水深1.5ｍ 10000h）、IP69K/DIN40050 |
| 起歪体の材質 | ハウジング:ステンレス製SUS304{1.4301(DIN 17 440)304 S15(B.S.)}窒素ガス封入 | ハウジング:ステンレス製SUS304{1.4301(DIN 17 440)304 S15(B.S.)}窒素ガス封入 | ハウジング:ステンレス製SUS304{1.4301(DIN 17 440)304 S15(B.S.)}窒素ガス封入 | ハウジング:ステンレス製SUS304{1.4301(DIN 17 440)304 S15(B.S.)}窒素ガス封入 | ハウジング:ステンレス製SUS304{1.4301(DIN 17 440)304 S15(B.S.)}窒素ガス封入 |
| ケーブル仕様 | ポリエチレン、4芯シールドケーブル長さ12m | ポリエチレン、4芯シールドケーブル長さ12m | ポリエチレン、4芯シールドケーブル長さ12m | ポリエチレン、4芯シールドケーブル長さ12m | PETサーモプラスチック、4芯シールドケーブル長さ12m |
| 結線仕様 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 |
| 付属品 | アース線 1本/グリス 1袋/取扱説明書 1部 | アース線 1本/グリス 1袋/取扱説明書 1部 | アース線 1本/グリス 1袋/取扱説明書 1部 | アース線 1本/グリス 1袋/取扱説明書 1部 | 取扱説明書 1部 |
型式一覧
| 型式 | 定格荷重 [tf] |
質量 [kg] |
梱包重量 [kg] |
梱包サイズ(W) [cm] |
梱包サイズ(L) [cm] |
梱包サイズ(H) [cm] |
取扱説明書 |
|---|

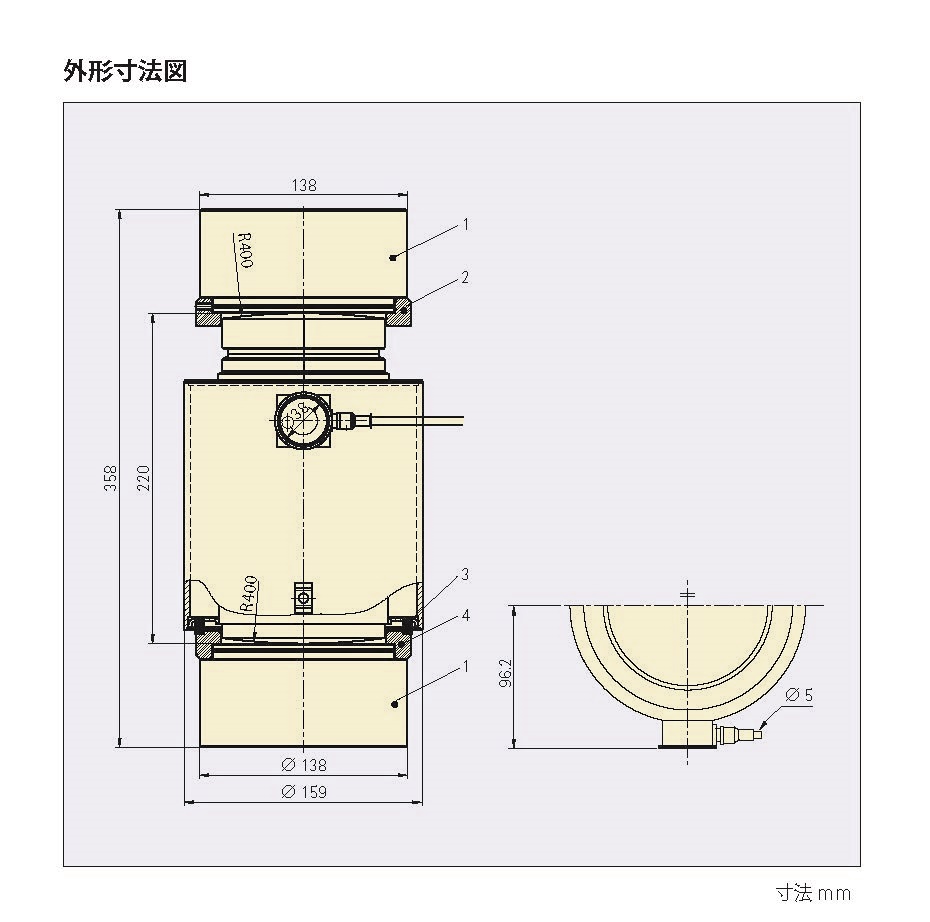

外形図
技術情報
ミネベアミツミの技術情報やイベント情報をはじめ、お役立ち情報をお届けします
