ラジアル玉軸受の中で最も代表的な形式で、ラジアル荷重の他、両方向のアキシアル荷重を受けることが可能です。ハウジング取付けの際に軸方向の位置決めを容易にするための外輪外周にフランジや止め輪を付けた形式もあります。
-
-

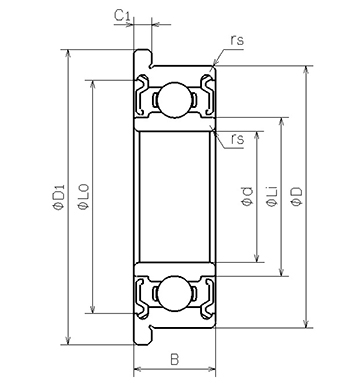

NMB Parts No. DDRF-1980ZZ 単位系：メトリック/インチ メトリック ISO/JIS F698ZZ 材質 (リング) ステンレス鋼 形状 [ラジアル]フランジ付き 内径(d)
[mm]8.000 内径(d)公差
[mm]JIS規格に準ずる 外径(D)
[mm]19.000 外径(D)公差
[mm]JIS規格に準ずる 幅(B)
[mm]6.000 幅(B)公差
[mm]JIS規格に準ずる 面取り(rs min)
[mm]0.300 フランジ外径(D1)
[mm]22.000 フランジ幅(C1)
[mm]1.500 外輪肩径(Lo)
[mm]16.240 内輪肩径(Li)
[mm]9.550 ボール寸法(Dw)
[mm]3.1750 ボール個数(Z) 7 基本動定格荷重(Cr)
[N]2240 基本静定格荷重(Cor)
[N]912 内径(d)
[in]0.3150 外径(D)
[in]0.7480 フランジ外径(D1)
[in]0.8661 フランジ幅(C1)
[in]0.0591
-
CAD データ
当社製品のCADデータは、 キャデナス・ウェブ・ツー・キャド株式会社 が運営する「PARTcommunity」CADデータダウンロードサービスにて提供しています。
2次元/3次元のCADデータを無料でダウンロード出来ますので、どうぞご活用ください。
なお、当該サービスのご利用には「PARTcommunity」でのユーザー登録が必要となります
