電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。
-
-
-
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

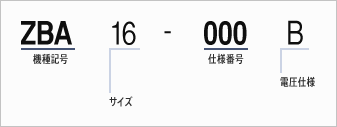

型式
最大回転速度
[min-1]質量
[kg]トルク
[N･m]コイル 20℃ 電圧 DC
[V]コイル 20℃ 入力
[W]コイル 20℃ 電流
[A]適用ブラシサイズ
空隙 開放時歯面間
[mm]ZBA16 4300 9.00 160 24 40.5 1.69 Gr05 0.5 ZBA25 4000 13.00 250 24 32.0 1.33 Gr05 0.5 ZBA40 3500 16.00 400 24 44.2 1.84 Gr05 0.5 ZBA63 3200 23.00 630 24 49.5 2.06 Gr05 0.5 ZBA100 2900 28.00 1000 110 56.3 0.51 Gr10 0.5 ZBA160 2600 38.00 1600 110 89.0 0.81 Gr10 0.5 ZBA250 2300 54.00 2500 110 112.5 1.02 Gr10 1.0 ZBA400 2100 70.00 4000 110 114.0 1.04 Gr10 1.0 ZBA630 1800 100.00 6300 110 156.0 1.42 Gr10 1.0 ZBA1000 1500 153.00 10000 110 174.0 1.58 Gr10 1.0 ZBA1600 1200 225.00 16000 110 251.0 2.30 Gr10 1.0 ZBA2500 1000 330.00 25000 110 303.5 2.76 Gr10 1.5 ZBA4000 1000 490.00 40000 110 388.0 3.53 Gr10 1.5 ZBA6300 700 720.00 63000 110 475.0 4.32 Gr20 1.5 ZBA10000 600 1190.00 100000 110 600.0 5.45 Gr20 1.5 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式

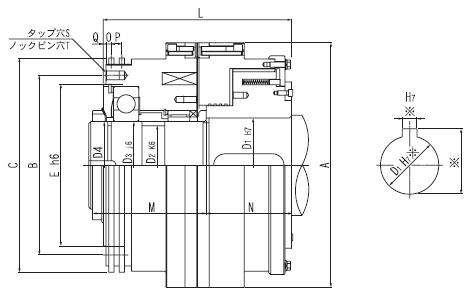

直径 A
[mm]直径 B
[mm]直径 C
[mm]直径 D1 max H7
[mm]直径 D2 max
[mm]直径 D3 max
[mm]直径 D4 max
[mm]直径 E h6
[mm]直径 S (タップ穴)
[mm]直径 T (ノックピン穴)
[mm]ZBA16 140 90.0 120 45 35 35 M35×1.5 78 6-M8 3-Φ8 ZBA25 150 98.0 132 50 40 40 M40×1.5 85 6-M8 3-Φ8 ZBA40 170 110.0 145 60 50 50 M50×1.5 98 8-M8 4-Φ8 ZBA63 190 132.0 180 70 60 60 M60×2 120 12-M8 6-Φ8 ZBA100 210 145.0 200 80 65 65 M65×2 130 8-M10 4-Φ10 ZBA160 230 156.0 200 90 75 75 M75×2 140 8-M12 4-Φ12 ZBA250 260 176.0 230 100 85 85 M85×2 160 12-M12 6-Φ12 ZBA400 290 200.0 255 110 95 95 M95×2 180 8-M16 4-Φ16 ZBA630 330 230.0 295 130 110 110 M110×2 210 12-M16 6-Φ16 ZBA1000 380 270.0 340 150 130 130 M130×2 245 8-M20 4-Φ20 ZBA1600 440 350.0 405 180 160 160 M160×3 325 12-M16 6-Φ16 ZBA2500 500 400.0 470 210 190 190 M190×3 370 12-M20 6-Φ20 ZBA4000 560 410.0 490 230 200 200 M200×3 370 12-M24 6-Φ20 ZBA6300 640 525.0 600 260 240 240 M240×4 490 16-M20 8-Φ20 ZBA10000 740 575.0 710 300 260 260 M260×4 525 24-M20 12-Φ20 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
長さ L
[mm]長さ M
[mm]長さ N
[mm]長さ O
[mm]長さ P
[mm]長さ Q
[mm]ZBA16 120.0 70.0 50.0 8.0 14.0 2.0 ZBA25 140.0 80.0 60.0 8.0 14.0 2.0 ZBA40 145.0 83.0 62.0 8.0 14.0 3.0 ZBA63 160.0 92.0 68.0 8.0 14.0 3.0 ZBA100 165.0 93.0 72.0 8.0 14.5 3.0 ZBA160 190.0 115.0 80.0 8.0 14.5 4.0 ZBA250 205.0 125.0 85.0 8.0 14.5 4.0 ZBA400 225.0 130.0 100.0 12.0 20.0 5.0 ZBA630 260.0 155.0 115.0 12.0 20.0 5.0 ZBA1000 290.0 165.0 130.0 12.0 20.0 5.0 ZBA1600 30.0 205.0 160.0 12.0 22.0 5.0 ZBA2500 380.0 225.0 180.0 12.0 24.0 5.0 ZBA4000 430.0 260.0 195.0 12.0 24.0 6.0 ZBA6300 490.0 290.0 230.0 12.0 24.0 6.0 ZBA10000 580.0 350.0 260.0 18.0 28.0 6.0 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
慣性モーメントJ アーマチュア側
[kg･m2]慣性モーメントJ アウターボス側
[kg･m2]ZBA16 0.0125 0.0125 ZBA25 0.0225 0.0175 ZBA40 0.0325 0.0275 ZBA63 0.0525 0.0500 ZBA100 0.0800 0.0750 ZBA160 0.1400 0.1150 ZBA250 0.2500 0.2250 ZBA400 0.4500 0.3500 ZBA630 0.8750 0.7000 ZBA1000 1.6750 1.2000 ZBA1600 3.5000 2.5000 ZBA2500 6.7500 5.5000 ZBA4000 13.5000 9.2500 ZBA6300 22.5000 16.0000 ZBA10000 43.3000 28.5000 -
1.※印寸法はご指示願います。
2.迅速な応答速度を必要とする場合は過励磁方式の電源装置をご使用ください。
（電源装置については電磁クラッチ/ブレーキ用電源装置より別途ご用命願います。）
3.給電部品は付属致しませんので電磁クラッチ/ブレーキ用電装品をご参照の上、別途ご用命願います。 -
