電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。
-
-
-
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

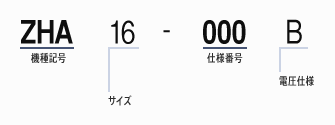

型式
最大回転速度
[min-1]質量
[kg]トルク
[N･m]コイル 20℃ 電圧 DC
[V]コイル 20℃ 入力
[W]コイル 20℃ 電流
[A]空隙 開放時歯面間
[mm]ZHA16 4800 23.00 160 24 118.0 4.92 0.5 ZHA25 4200 29.00 250 24 130.0 5.43 0.5 ZHA40 3800 37.00 400 24 139.0 5.80 0.6 ZHA63 3400 49.00 630 24 158.6 6.61 0.6 ZHA100 3000 66.00 1000 110 189.0 1.72 0.6 ZHA160 2700 90.00 1600 110 253.0 2.30 0.7 ZHA250 2400 124.00 2500 110 305.0 2.77 0.7 ZHA400 2200 170.00 4000 110 366.0 3.33 0.7 ZHA630 1900 232.00 6300 110 402.0 3.66 0.8 ZHA1000 1600 334.00 10000 110 502.0 4.57 0.8 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

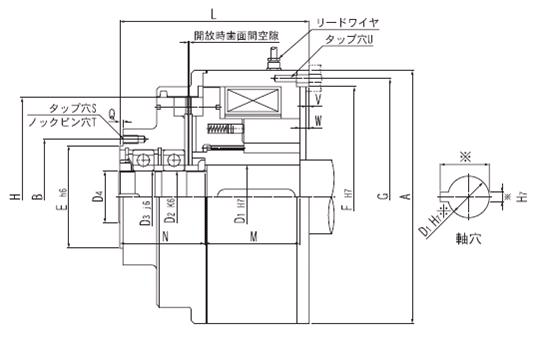

型式
直径 A
[mm]直径 B
[mm]直径 D1 max H7
[mm]直径 D2 max
[mm]直径 D3 max
[mm]直径 D4 max
[mm]直径 E h6
[mm]直径 F H7
[mm]直径 G
[mm]直径 H
[mm]直径 S (タップ穴)
[mm]直径 T (ノックピン穴)
[mm]直径 U (タップ穴)
[mm]ZHA16 200 90.0 45 35 35 M35×1.5 78 170 188 150 6-M8 3-Φ8 4-M6 ZHA25 215 98.0 50 40 40 M40×1.5 85 185 203 170 6-M8 3-Φ8 4-M8 ZHA40 240 110.0 60 50 50 M50×1.5 98 210 225 190 8-M8 4-Φ8 4-M8 ZHA63 265 132.0 70 60 60 M60×2 120 230 248 210 12-M8 6-Φ8 6-M8 ZHA100 295 145.0 80 65 65 M65×2 130 250 275 230 8-M10 4-Φ10 4-M10 ZHA160 330 156.0 90 75 75 M75×2 140 290 310 260 8-M12 4-Φ12 6-M10 ZHA250 365 176.0 100 85 85 M85×2 160 310 340 290 12-M12 6-Φ12 6-M12 ZHA400 415 200.0 110 95 95 M95×2 180 350 385 330 8-M16 4-Φ16 8-M12 ZHA630 465 230.0 130 110 110 M110×2 210 400 435 380 12-M16 6-Φ16 6-M16 ZHA1000 525 270.0 150 130 130 M130×2 245 465 495 440 8-M20 4-Φ20 6-M16 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
長さ L
[mm]長さ M
[mm]長さ N
[mm]長さ Q
[mm]長さ V
[mm]長さ W
[mm]ZHA16 156.0 80.0 70.0 2.0 2.0 4 ZHA25 166.0 85.0 75.0 2.0 2.0 4 ZHA40 179.0 90.0 85.0 3.0 3.0 6 ZHA63 189.0 95.0 85.0 3.0 3.0 6 ZHA100 214.0 110.0 95.0 3.0 3.0 6 ZHA160 242.0 120.0 110.0 4.0 4.0 8 ZHA250 252.0 125.0 117.0 4.0 4.0 8 ZHA400 280.0 135.0 135.0 5.0 5.0 10 ZHA630 305.0 145.0 150.0 5.0 5.0 10 ZHA1000 340.0 155.0 175.0 5.0 5.0 10 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
慣性モーメントJ アーマチュア側
[kg･m2]慣性モーメントJ アウターボス側
[kg･m2]ZHA16 0.0275 0.0125 ZHA25 0.0475 0.0225 ZHA40 0.0725 0.0325 ZHA63 0.1200 0.0550 ZHA100 0.1950 0.0900 ZHA160 0.3500 0.1500 ZHA250 0.6500 0.2250 ZHA400 1.0750 0.4000 ZHA630 1.9500 0.8250 ZHA1000 3.6000 1.8250 -
1.※印寸法はご指示願います。
2.迅速な応答速度を必要とする場合は過励磁方式の電源装置をご使用ください。
（電源装置については電磁クラッチ/ブレーキ用電源装置より別途ご用命願います。）
3.給電部品は付属致しませんので電磁クラッチ/ブレーキ用電装品をご参照の上、別途ご用命願います。 -
