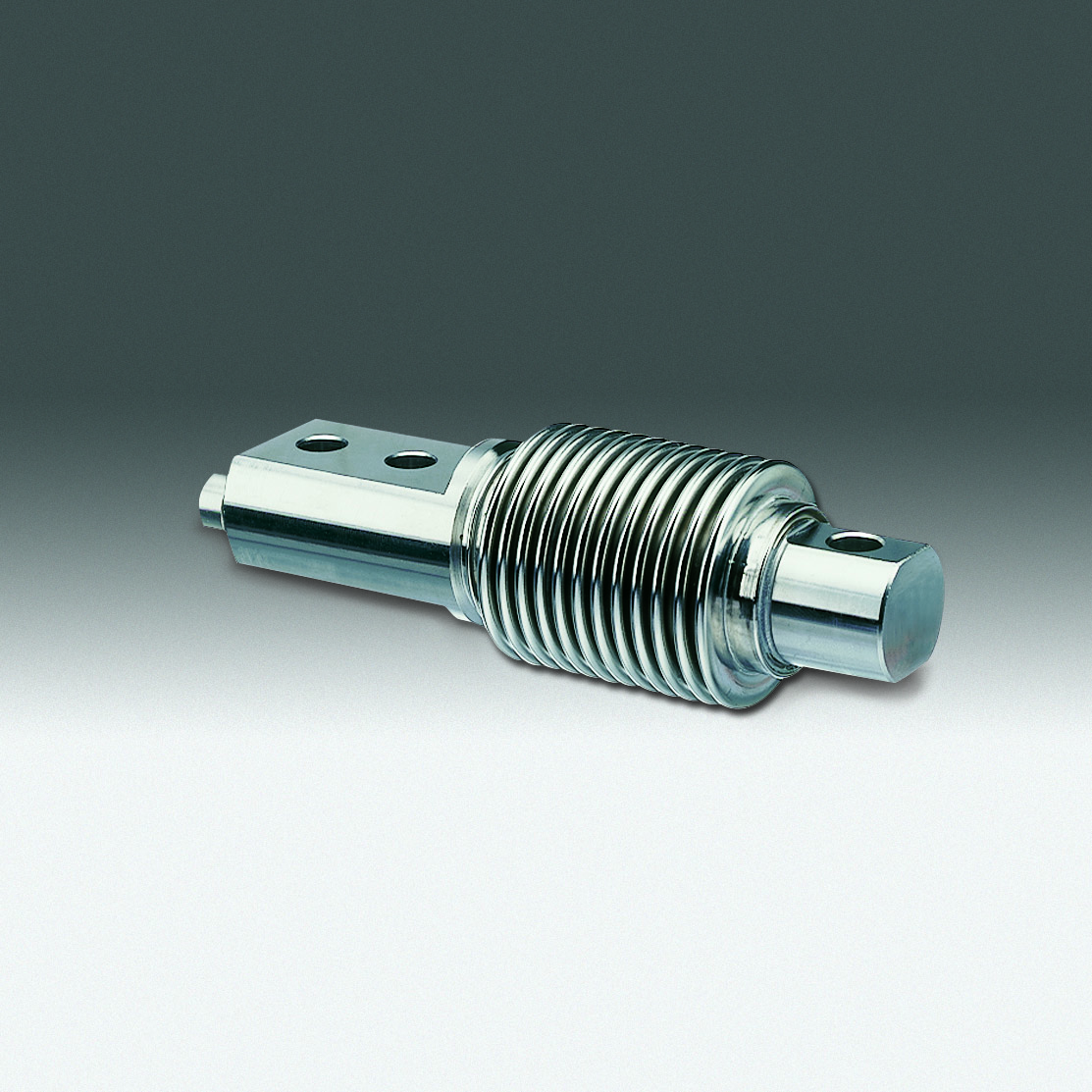

低荷重用に開発されたビーム型ロードセルは、吊り下げ式で不都合な曲げモーメントが働かず、高い耐横荷重性と安定した性能の高信頼・長寿命のロードセルです
特長
■ステンレスハウジング：1.4122
■完全防水IP67
-
-
スクロールできます
仕様名
仕様内容
OIML R60に基づく精度等級 C3 精度クラス 0.017%Emax 許容最大荷重 150%Emax 機械的損傷 >300%Emax 定格出力 2.0mV/V 定格出力誤差 <0.1%Cn ゼロバランス <1.0%Cn 再現性 <0.01%Cn クリープ <0.017%Cn 非直線性 <0.017%Cn ヒステリシス <0.018%Cn 温度影響ゼロ <0.013%Cn/10K 温度影響スパン <0.008%Cn/10K 入力抵抗 350Ω～480Ω 出力抵抗 355.88Ω～356.12Ω 絶縁抵抗 >5000×10⁶Ω 印加電圧 4～24V 最大印可電圧 18 補償温度範囲 -10℃～+70℃ 許容温度範囲 -40℃～+70℃ 保管温度範囲 -50℃～+85℃ 保護等級 IP67/IEC529
(水深1.5m 100ｈ）起歪体の材質 ハウジング:EN 1.4122(DIN 17440)SUS ケーブル仕様 ポリエチレン、
6芯シールドケーブル/長さ3m 直径5.4㎜/ケーブル6×0.34㎜2結線仕様 印可電圧+青/-黒
出力信号+白/-赤
センシング+緑/-灰 シールド黄付属品 アース線1本/取扱説明書1部 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
定格荷重
[kgf]質量
[kg]梱包重量
[kg]梱包サイズ(W)
[cm]梱包サイズ(L)
[cm]梱包サイズ(H)

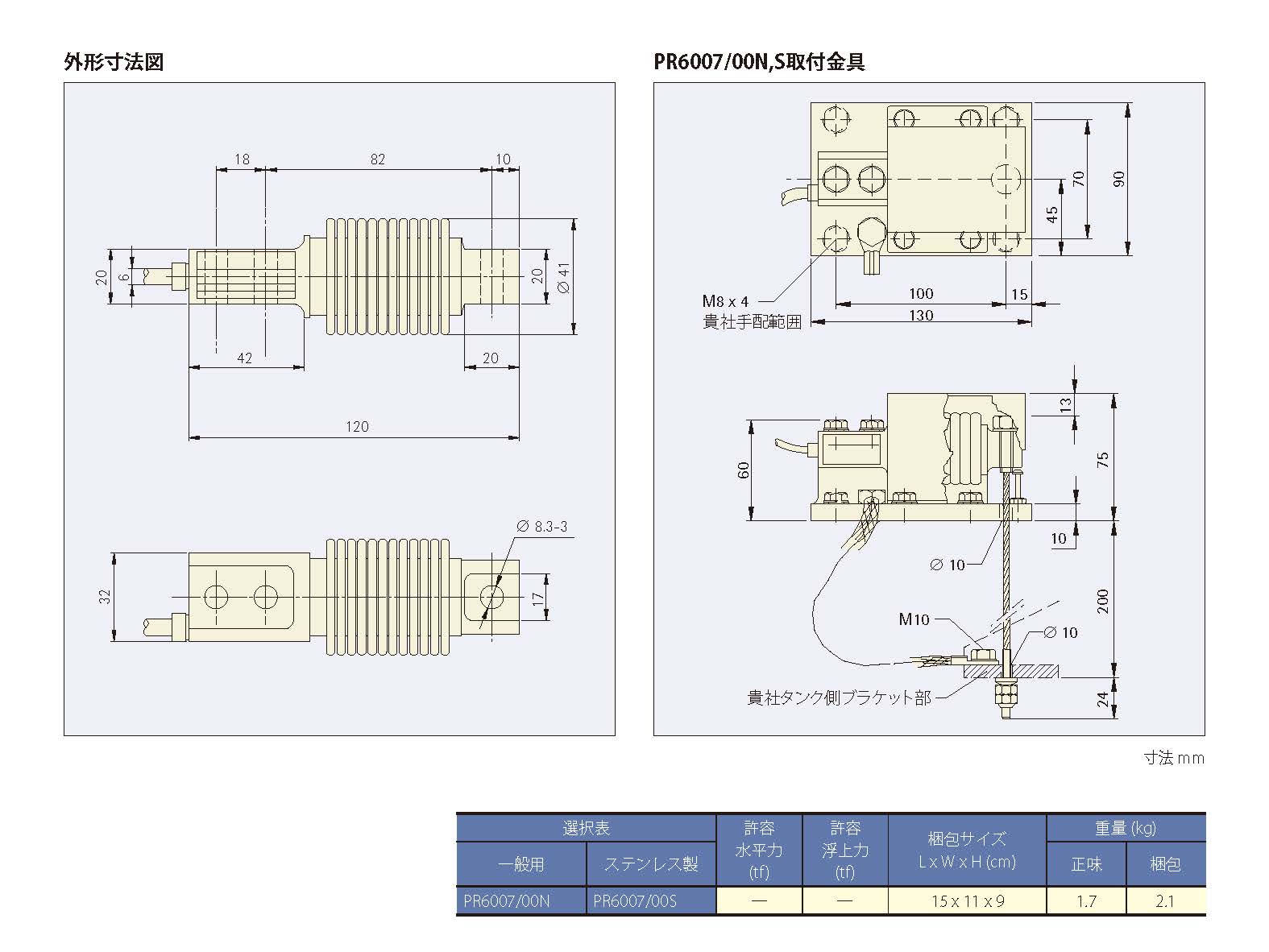

[cm]PDFデータ(外形図)
製品仕様書
取扱説明書
PR6207/11 C3 10 0.5 1.0 25 16 10 KT60859-1.pdf 213PR6207-C3.pdf KT60860-1.pdf PR6207/21 C3 20 0.5 1.0 25 16 10 KT60859-1.pdf 213PR6207-C3.pdf KT60860-1.pdf PR6207/51 C3 50 0.5 1.0 25 16 10 KT60859-1.pdf 213PR6207-C3.pdf KT60860-1.pdf PR6207/12 C3 100 0.5 1.0 25 16 10 KT60859-1.pdf 213PR6207-C3.pdf KT60860-1.pdf PR6207/22 C3 200 0.5 1.0 25 16 10 KT60859-1.pdf 213PR6207-C3.pdf KT60860-1.pdf
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
