電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。
-
-
-
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
最大回転速度
[min-1]質量
[kg]トルク
[N･m]コイル 20℃ 電圧 DC
[V]コイル 20℃ 入力
[W]コイル 20℃ 電流
[A]適用ブラシサイズ
空隙 開放時歯面間
[mm]EZE2 5500 0.87 20 24 21.9 0.91 Gr62 0.4 EZE5 4500 1.50 50 24 26.4 1.10 Gr62 0.5 EZE10 4000 2.30 100 24 30.6 1.28 Gr62 0.5 EZE16 3500 3.00 160 24 39.0 1.63 Gr62 0.5 EZE25 3300 4.25 250 24 40.0 1.68 Gr62 0.6 EZE40 3000 6.42 400 24 48.0 2.00 Gr62 0.6 EZE63 2500 8.90 630 24 57.0 2.36 Gr62 0.7 EZE100 2200 14.00 1000 24 66.0 2.76 Gr62 0.7 EZE160 2000 20.00 1600 24 83.0 3.45 Gr62×2 0.9 EZE250 1700 34.00 2500 24 102.0 4.26 Gr62×2 0.9 EZE400 1500 48.00 4000 24 137.0 5.72 Gr62×2 1.0 EZE630 1300 70.00 6300 24 144.0 6.00 Gr62×2 1.0 EZE1000 1100 127.00 10000 24 183.0 7.65 Gr62×2 1.2 EZE1600 1000 186.00 16000 24 203.5 8.48 Gr62×2 1.5 EZD2 5500 0.87 20 24 21.9 0.91 Gr62 0.4 EZD5 4500 1.50 50 24 26.4 1.10 Gr62 0.5 EZD10 4000 2.30 100 24 30.6 1.28 Gr62 0.5 EZD16 3500 3.00 160 24 39.0 1.63 Gr62 0.5 EZD25 3300 4.25 250 24 40.0 1.68 Gr62 0.6 EZD40 3000 6.42 400 24 48.0 2.00 Gr62 0.6 EZD63 2500 8.90 630 24 57.0 2.36 Gr62 0.7 EZD100 2200 14.00 1000 24 66.0 2.76 Gr62 0.7 EZD160 2000 20.00 1600 24 83.0 3.45 Gr62×2 0.9 EZD250 1700 34.00 2500 24 102.0 4.26 Gr62×2 0.9 EZD400 1500 48.00 4000 24 137.0 5.72 Gr62×2 1.0 EZD630 1300 70.00 6300 24 144.0 6.00 Gr62×2 1.0 EZD1000 1100 127.00 10000 24 183.0 7.65 Gr62×2 1.2 EZD1600 1000 186.00 16000 24 203.5 8.48 Gr62×2 1.5 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

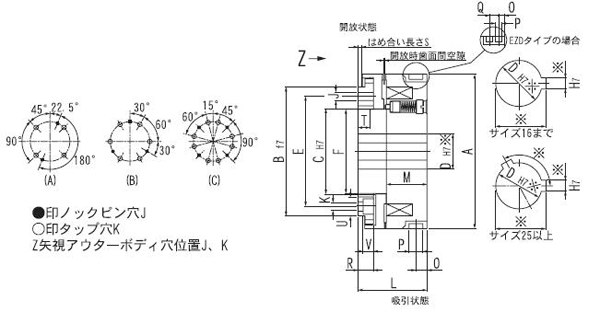

型式
直径 A
[mm]直径 B f7
[mm]直径 C H7
[mm]直径 D max H7
[mm]直径 D 下穴 H7
[mm]直径 E
[mm]直径 F
[mm]直径 J (ノックピン穴)
[mm]直径 K (ボルト穴)
[mm]直径 U (ザグリ径)
[mm]EZE2 75 65 45 30 10 55 39.5 2-φ4 4-M4 φ8 EZE5 90 75 53 40 10 64 49.0 2-φ5 4-M5 φ9 EZE10 105 85 65 45 15 75 57.0 2-φ5 4-M5 φ9 EZE16 115 100 70 50 18 85 62.0 2-φ6 4-M6 φ11 EZE25 125 105 75 55 20 90 68.0 2-φ8 4-M6 φ11 EZE40 140 115 85 60 20 100 74.0 3-φ8 6-M6 φ11 EZE63 160 130 95 70 20 115 85.0 3-φ8 6-M8 φ15 EZE100 185 155 115 80 20 135 97.0 3-φ10 6-M8 φ15 EZE160 215 180 130 95 40 155 113.0 3-φ10 6-M10 φ18 EZE250 250 210 150 110 50 180 130.0 4-φ12 8-M12 φ20 EZE400 280 235 175 125 60 205 148.0 4-φ12 8-M12 φ20 EZE630 320 270 200 140 70 235 164.0 4-φ14 8-M16 φ27 EZE1000 380 330 250 165 80 290 193.0 4-φ16 8-M16 φ27 EZE1600 450 380 280 180 90 330 230.0 4-φ16 8-M20 φ33 EZD2 75 65 45 30 10 55 39.5 2-φ4 4-M4 φ8 EZD5 90 75 53 40 10 64 49.0 2-φ5 4-M5 φ9 EZD10 105 85 65 45 15 75 57.0 2-φ5 4-M5 φ9 EZD16 115 100 70 50 18 85 62.0 2-φ6 4-M6 φ11 EZD25 125 105 75 55 20 90 68.0 2-φ8 4-M6 φ11 EZD40 140 115 85 60 20 100 74.0 3-φ8 6-M6 φ11 EZD63 160 130 95 70 20 115 85.0 3-φ8 6-M8 φ15 EZD100 185 155 115 80 20 135 97.0 3-φ10 6-M8 φ15 EZD160 215 180 130 95 40 155 113.0 3-φ10 6-M10 φ18 EZD250 250 210 150 110 50 180 130.0 4-φ12 8-M12 φ20 EZD400 280 235 175 125 60 205 148.0 4-φ12 8-M12 φ20 EZD630 320 270 200 140 70 235 164.0 4-φ14 8-M16 φ27 EZD1000 380 330 250 165 80 290 193.0 4-φ16 8-M16 φ27 EZD1600 450 380 280 180 90 330 230.0 4-φ16 8-M20 φ33 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
長さ L
[mm]長さ M
[mm]長さ O
[mm]長さ P
[mm]長さ Q
[mm]長さ R
[mm]長さ S
[mm]長さ T max
[mm]長さ V (ザグリ深さ)
[mm]EZE2 33.0 18.0 6.5 8.0 8.0 1.5 6 4.9 EZE5 40.0 23.5 6.5 8.0 9.0 2.0 7 6.0 EZE10 45.0 26.0 6.5 8.0 10.5 2.0 8 6.0 EZE16 50.0 28.5 6.5 8.0 12.5 2.0 9 7.2 EZE25 58.0 33.0 6.5 8.0 15.5 2.5 12 7.2 EZE40 67.0 39.0 7.5 10.0 17.0 2.5 12 7.2 EZE63 75.0 42.0 7.5 10.0 19.5 3.0 15 9.4 EZE100 85.0 49.0 7.5 10.0 21.0 3.0 15 9.4 EZE160 100.0 58.0 7.5 10.0 25.5 4.0 20 11.8 EZE250 115.0 66.0 8.5 10.0 29.0 4.0 20 14.2 EZE400 130.0 75.0 8.5 10.0 32.0 4.0 25 14.2 EZE630 150.0 88.0 9.5 12.0 35.0 4.0 25 19.3 EZE1000 175.0 102.0 10.0 12.0 41.0 6.0 30 19.3 EZE1600 205.0 125.0 14.0 14.0 45.0 6.0 33 24.0 EZD2 42.0 27.0 6.0 8.0 11.0 8.0 1.5 6 4.9 EZD5 52.0 35.5 6.0 8.0 12.0 9.0 2.0 7 6.0 EZD10 57.0 38.0 6.0 8.0 12.0 10.5 2.0 8 6.0 EZD16 62.0 40.5 6.0 8.0 12.0 12.5 2.0 9 7.2 EZD25 58.0 33.0 6.0 8.0 12.0 15.5 2.5 12 7.2 EZD40 67.0 39.0 7.0 10.0 14.0 17.0 2.5 12 7.2 EZD63 75.0 42.0 8.0 10.0 14.0 19.5 3.0 15 9.4 EZD100 85.0 49.0 8.0 10.0 16.0 21.0 3.0 15 9.4 EZD160 100.0 58.0 8.0 10.0 16.0 25.5 4.0 20 11.8 EZD250 115.0 66.0 8.0 10.0 16.0 29.0 4.0 20 14.2 EZD400 130.0 75.0 9.0 10.0 16.0 32.0 4.0 25 14.2 EZD630 150.0 88.0 10.0 12.0 20.0 35.0 4.0 25 19.3 EZD1000 175.0 102.0 10.0 12.0 20.0 41.0 6.0 30 19.3 EZD1600 205.0 125.0 14.0 14.0 22.0 45.0 6.0 33 24.0 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
慣性モーメントJ ヨーク側
[×10-2kg･m2]慣性モーメントJ アーマチュア側
[×10-2kg･m2]EZE2 0.0425 0.0250 EZE5 0.1125 0.0625 EZE10 0.2250 0.1375 EZE16 0.3625 0.2250 EZE25 0.6000 0.3500 EZE40 1.1250 0.6750 EZE63 2.0500 1.2500 EZE100 4.2500 3.0000 EZE160 8.2500 5.5000 EZE250 18.7500 11.2500 EZE400 33.7500 21.2500 EZE630 68.7500 40.0000 EZE1000 157.5000 92.5000 EZE1600 375.0000 185.0000 EZD2 0.0425 0.0250 EZD5 0.1125 0.0625 EZD10 0.2250 0.1375 EZD16 0.3625 0.2250 EZD25 0.6000 0.3500 EZD40 1.1250 0.6750 EZD63 2.0500 1.2500 EZD100 4.2500 3.0000 EZD160 8.2500 5.5000 EZD250 18.7500 11.2500 EZD400 33.7500 21.2500 EZD630 68.7500 40.0000 EZD1000 157.5000 92.5000 EZD1600 375.0000 185.0000 -

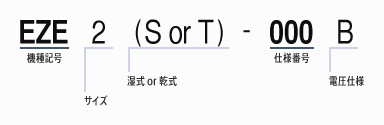

1.本製品の湿式は（S） ・乾式は（T）タイプのご指示を願います。
2.アウターボディー穴位置（A）はEZE（D）2～25・（B）はEZE（D）40～160・（C）はEZE（D）250～1600に適用。
3.※印寸法部はご指示願います。（指示無き場合は下穴にて納入いたします）
4.ブッシュはT寸法迄短くする事が出来ます。
5.ノックピン穴Jは下穴で納入致しますので、組付け時加工願います。
6.給電部品は付属致しませんので電磁クラッチ/ブレーキ用電装品をご参照の上、別途ご用命願います。 -
