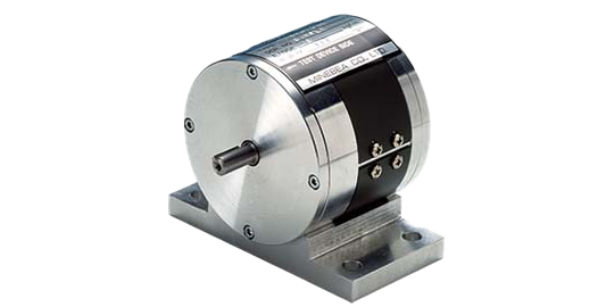

スリップリング方式のトルク変換器です。
特長
■ 微小トルクの検出に適しています。
■ 小型軽量
-
-
スクロールできます
仕様名
仕様内容
定格容量 ±20 N・cm～±300N・cm 許容過負荷 120 %R.C. 定格出力 1 mV/V±0.2 mV/V 非直線性 0.5 %R.O. ヒステリシス 0.5 %R.O. 繰り返し性 0.5 %R.O. 推奨印加電圧 5 V以下 零バランス ±0.2 mV/V 入力抵抗 700 Ω±7 Ω 出力抵抗 700 Ω±7 Ω 絶縁抵抗 500 MΩ以上（DC 50 V）（ブリッジ～本体間） 許容温度範囲 0 ℃～60 ℃ 零点の温度影響 0.5 %R.O./10 ℃ 最高回転数 2 000 rpm 常時使用回転数 500 rpm 保護等級 IP40相当 ケーブル（付属品） φ6.3、4芯シールド付3 m、片側コネクタ、片側Y型圧着端子付 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
定格容量
[N･cm]定格出力
[mV/V]定格出力誤差
[mV/V]最高回転数
[rpm]ケーブル
CADデータ[DXF]
3D CADデータ[STEP]
質量(約)
[kg]TMBN-20NC ±20 ±1 ±0.2 2000 φ6.3、4芯シールド付3 m、片側コネクタ、片側Y型圧着端子付 tmbn.dxf TMBN-20NC.STEP 0.6 TMBN-50NC ±50 ±1 ±0.2 2000 φ6.3、4芯シールド付3 m、片側コネクタ、片側Y型圧着端子付 tmbn.dxf TMBN-50NC.STEP 0.6 TMBN-100NC ±100 ±1 ±0.2 2000 φ6.3、4芯シールド付3 m、片側コネクタ、片側Y型圧着端子付 tmbn.dxf TMBN-100NC.STEP 0.6 TMBN-200NC ±200 ±1 ±0.2 2000 φ6.3、4芯シールド付3 m、片側コネクタ、片側Y型圧着端子付 tmbn.dxf TMBN-200NC.STEP 0.6 TMBN-300NC ±300 ±1 ±0.2 2000 φ6.3、4芯シールド付3 m、片側コネクタ、片側Y型圧着端子付 tmbn.dxf TMBN-300NC.STEP 0.6 -
製品仕様書
回転検出器 RPM -
取扱説明書
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
