ラジアル玉軸受の外輪片側にフランジを設けた形式です。ハウジング取付け時に軸方向の位置決めが容易です。
型式にはRFｰ、LFｰ、AF-、RIFｰが付きます。
-
-

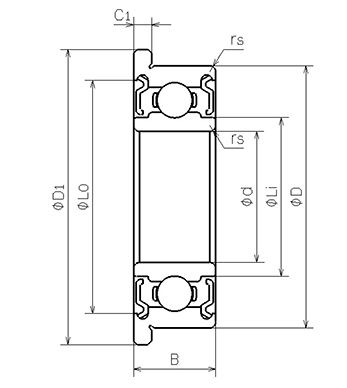

NMB Parts No. RIF-1438DD 単位系：メトリック/インチ インチ ISO/JIS - 材質 (リング) 軸受鋼 形状 [ラジアル]フランジ付き 内径(d)
[mm]9.525 外径(D)
[mm]22.225 幅(B)
[mm]7.142 面取り(rs min)
[mm]0.410 フランジ外径(D1)
[mm]24.613 フランジ幅(C1)
[mm]1.575 外輪肩径(Lo)
[mm]19.100 内輪肩径(Li)
[mm]12.400 ボール寸法(Dw)
[mm]3.9688 ボール個数(Z) 7 基本動定格荷重(Cr)
[N]3297 基本静定格荷重(Cor)
[N]1368 内径(d)
[in]0.3750 外径(D)
[in]0.8750 フランジ外径(D1)
[in]0.9690 フランジ幅(C1)
[in]0.0620 -
CAD データ
当社製品のCADデータは、 キャデナス・ウェブ・ツー・キャド株式会社 が運営する「PARTcommunity」CADデータダウンロードサービスにて提供しています。
2次元/3次元のCADデータを無料でダウンロード出来ますので、どうぞご活用ください。
なお、当該サービスのご利用には「PARTcommunity」でのユーザー登録が必要となります
