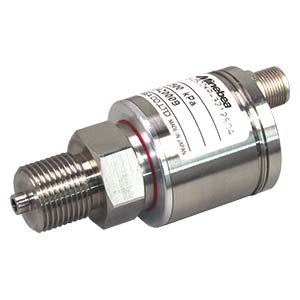

高精度・高安定 圧力計 NS115 シリーズ

特長

■ 長期安定性に優れる
■ 精度は 0.5%R.O.
(非直線性、ヒステリシス、繰り返し性含む)
■ 保護等級:IP67
■ 堅牢性、耐サージ圧性に優れる
■ 噴流水・油の環境で使用可能
★ 用途
ソレノイドバルブ、バルブボディ試験装置、水力発電所水圧測定、校正用装置
*圧力媒体によってはご使用に適さない場合がありますので、
  ご検討時にお問い合わせ下さい。

  • スクロールできます

    仕様名

    仕様内容

    定格容量 5 MPa ~ 50 MPa
    許容過負荷 200 %R.C.
    限界過負荷 300 %R.C.
    精度 0.5 %R.O. (非直線性、ヒステリシス、繰り返し性を含む)
    定格出力 (電流) 4 mA~20 mA (2線式、負荷抵抗 500 Ω 以下、24 V時)
    定格出力 (電圧) 0 V~10 V (負荷抵抗 5 kΩ 以上).
    零点調整範囲 ±1 %
    センサー電源電圧 DC 24 V(18 V~28V)
    消費電流 約30 mA
    絶縁抵抗 1 000 MΩ以上(DC 50 V)
    温度補償範囲 -20 ℃~70 ℃
    許容温度範囲 -30 ℃~80 ℃
    零点の温度影響 ±0.5 %R.O./10 ℃
    出力の温度影響 ±0.5 %LOAD/10℃
    Oリングシール NBR(使用媒体により選定可)
    保護等級 IP67相当
    圧力導入口の材質 SUS304L
    カバーの材質 アルミニウム
    受圧部の材質 単結晶サファイア他
    取付ネジ 1/8・1/4・3/8G{PF}、R{PT}
    締め付けトルク 20 N・m~40 N・m
  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    型式

    定格容量
    [Mpa]

    質量(本体のみ)(約)
    [g]

    CADデータ[DXF]

    NS115-5MP*-***2 5 200 ns115.dxf
    NS115-10MP*-***2 10 200 ns115.dxf
    NS115-20MP*-***2 20 200 ns115.dxf
    NS115-25MP*-***2 25 200 ns115.dxf
    NS115-30MP*-***2 30 200 ns115.dxf
    NS115-35MP*-***2 35 200 ns115.dxf
    NS115-50MP*- ***2 50 200 ns115.dxf
  • 取扱説明書

    仕様書

カスタム

  • カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
