ロードセル(荷重変換器)はひずみゲージを使用し、引張・圧縮等の力または質量を電気信号に変換する物で、測定目的により各種測定器(デジタル指示計、トランスミッタ、ひずみ測定器)に接続し、表示・出力(アナログ/デジタル)・記録･制御・監視(モニタリング)などを行います。
特長

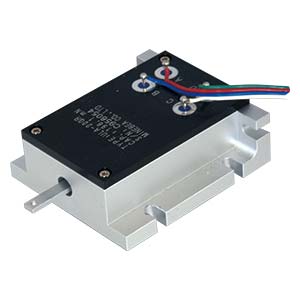

微小荷重、糸のテンション測定等に適しています。カンチレバータイプです。
-
-
スクロールできます
仕様名
仕様内容
定格容量 19.61 mN{2 gf}～980.7 mN{100 gf} 許容過負荷 130 %R.C. 限界過負荷 130 %R.C. 定格出力 ±1.75 mV/V±0.35 mV/V (UL-2GR：±0.65 mV/V±0.15 mV/V) 非直線性 0.2 %R.O. (UL-2GR: 0.3 %R.O.) ヒステリシス 0.2 %R.O. (UL-2GR: 0.3 %R.O.) 繰り返し性 0.2 %R.O. (UL-2GR: 0.3 %R.O.) 推奨印加電圧 3 V以下 最大印加電圧 6 V 零バランス ±0.175 mV/V(UL-2GR：±0.05 mV/V) 入力抵抗 270 Ω±40 Ω 出力抵抗 270 Ω±40 Ω 絶縁抵抗 1,000 MΩ 以上(DC50 V) 温度補償範囲 0 ℃～50 ℃ 許容温度範囲 －10 ℃～60 ℃ 零点の温度影響 0.5 %R.O./10 ℃ 出力の温度影響 0.5 %LOAD/10 ℃ 保護等級 IP30相当 疲労寿命 定格容量で1,000,000回 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
定格容量
[mN]定格容量
[gf]質量(約)
[g]固有振動数
[Hz]定格変位量
(参考値)
[mm]ケーブル
3D CADデータ[STEP]
CADデータ[DXF]
UL-2GR 19.61 2 100 60 ±0.12 4芯並列ﾋﾞﾆﾙ線 60 cm直結、先端柳線 UL-2GR.STEP ul2gr.dxf ULA-10GR 98.07 10 100 133 ±0.4 4芯並列ﾋﾞﾆﾙ線 60 cm直結、先端柳線 ULA-10GR.STEP ul10gr.dxf ULA-20GR 196.1 20 100 192 ±0.4 4芯並列ﾋﾞﾆﾙ線 60 cm直結、先端柳線 ULA-20GR.STEP ul10gr.dxf ULA-50GR 490.3 50 100 208 ±0.4 4芯並列ﾋﾞﾆﾙ線 60 cm直結、先端柳線 ULA-50GR.STEP ul10gr.dxf ULA-100GR 980.7 100 100 286 ±0.4 4芯並列ﾋﾞﾆﾙ線 60 cm直結、先端柳線 ULA-100GR.STEP ul10gr.dxf
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
