電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。
-
-
-
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

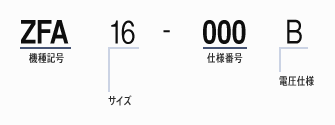

型式
最大回転速度
[min-1]質量
[kg]トルク
[N･m]コイル 20℃ 電圧 DC
[V]コイル 20℃ 入力
[W]コイル 20℃ 電流
[A]適用ブラシサイズ
空隙 開放時歯面間
[mm]ZFA16 3600 17.00 160 24 53.4 2.22 Gr05 0.5 ZFA25 3200 23.00 250 24 65.0 2.71 Gr05 0.5 ZFA40 2600 30.00 400 24 80.6 3.36 Gr10 0.6 ZFA63 2500 40.00 630 24 92.3 3.84 Gr10 0.6 ZFA100 2200 48.00 1000 110 122.0 1.11 Gr10 0.6 ZFA160 1900 68.00 1600 110 142.0 1.29 Gr10 0.7 ZFA250 1800 85.00 2500 110 155.0 1.41 Gr10 0.7 ZFA400 1700 123.00 4000 110 220.0 2.00 Gr10 0.7 ZFA630 1500 188.00 6300 110 273.0 1.48 Gr10 0.8 ZFA1000 1300 283.00 10000 110 300.0 2.71 Gr20 0.8 ZFA1600 1100 408.00 16000 110 386.0 3.51 Gr20 0.8 ZFA2500 1000 574.00 25000 110 462.0 4.20 Gr20 1.0 ZFA4000 800 880.00 40000 110 572.0 5.20 Gr20 1.0 ZFA6300 700 1300.00 63000 110 736.0 6.68 Gr20 1.2 ZFA10000 600 1820.00 100000 110 900.0 8.18 Gr20 1.2 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
直径 A
[mm]直径 B
[mm]直径 C
[mm]直径 D1 max H7
[mm]直径 D2 max
[mm]直径 D3 max
[mm]直径 D4 max
[mm]直径 E
[mm]直径 S (タップ穴)
[mm]直径 T (ノックピン穴)

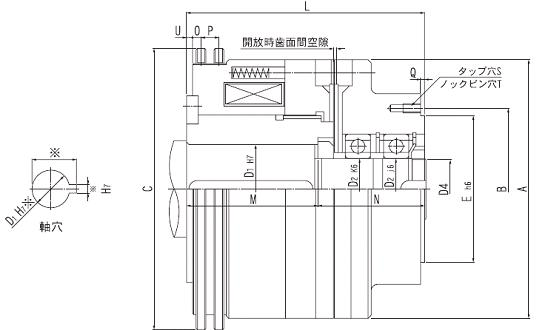

[mm]ZFA16 150 90.0 160 45 35 35 M35×1.5 78 6-M8 3-Φ8 ZFA25 170 98.0 180 50 40 40 M40×1.5 85 6-M8 3-Φ8 ZFA40 190 110.0 215 60 50 50 M50×1.5 98 8-M8 4-Φ8 ZFA63 210 132.0 230 70 60 60 M60×2 120 12-M8 6-Φ8 ZFA100 230 145.0 255 80 65 65 M65×2 130 8-M10 4-Φ10 ZFA160 260 156.0 295 90 75 75 M75×2 140 8-M12 4-Φ12 ZFA250 290 176.0 315 100 85 85 M85×2 160 12-M12 6-Φ12 ZFA400 330 200.0 340 110 95 95 M95×2 180 8-M16 4-Φ16 ZFA630 380 230.0 395 130 110 110 M110×2 210 12-M16 6-Φ16 ZFA1000 440 270.0 455 150 130 130 M130×2 245 8-M20 4-Φ20 ZFA1600 500 330.0 535 180 160 160 M160×3 300 12-M16 6-Φ16 ZFA2500 560 380.0 595 210 190 190 M190×3 350 12-M20 6-Φ20 ZFA4000 640 410.0 685 230 200 200 M200×3 370 12-M20 6-Φ20 ZFA6300 740 480.0 770 260 240 240 M240×4 450 16-M20 8-Φ20 ZFA10000 850 520.0 660 300 260 260 M260×4 490 24-M20 12-Φ20 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
長さ L
[mm]長さ M
[mm]長さ N
[mm]長さ O
[mm]長さ P
[mm]長さ Q
[mm]長さ U
[mm]ZFA16 160.0 95.0 65.0 7.0 14.0 2.0 6.0 ZFA25 170.0 95.0 75.0 7.0 14.0 2.0 4.0 ZFA40 180.0 100.0 80.0 7.0 14.5 3.0 4.0 ZFA63 190.0 105.0 85.0 7.0 14.5 3.0 5.0 ZFA100 215.0 120.0 95.0 9.0 20.0 3.0 5.0 ZFA160 222.0 125.0 105.0 9.0 20.0 4.0 5.0 ZFA250 245.0 130.0 120.0 9.0 20.0 4.0 8.0 ZFA400 275.0 145.0 135.0 9.0 20.0 5.0 8.0 ZFA630 300.0 155.0 150.0 9.0 20.0 5.0 8.0 ZFA1000 340.0 170.0 175.0 15.0 24.0 5.0 8.0 ZFA1600 400.0 190.0 220.0 15.0 4.0 5.0 10.0 ZFA2500 445.0 230.0 225.0 15.0 24.0 5.0 10.0 ZFA4000 495.0 245.0 260.0 15.0 24.0 6.0 10.0 ZFA6300 545.0 275.0 280.0 15.0 24.0 6.0 10.0 ZFA10000 610.0 310.0 310.0 14.0 27.0 6.0 0.0 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
慣性モーメントJ アーマチュア側
[kg･m2]慣性モーメントJ アウターボス側
[kg･m2]ZFA16 0.0125 0.1925 ZFA25 0.0200 0.0875 ZFA40 0.0325 0.1250 ZFA63 0.0530 0.1750 ZFA100 0.0900 0.2900 ZFA160 0.1500 0.5000 ZFA250 0.2250 0.7750 ZFA400 0.4000 1.4500 ZFA630 0.8000 2.6000 ZFA1000 1.8000 5.6250 ZFA1600 3.6500 10.7500 ZFA2500 6.2500 18.2500 ZFA4000 12.0000 38.2500 ZFA6300 21.2500 71.2500 ZFA10000 40.0000 135.0000 -
1.※印寸法はご指示願います。
2.迅速な応答速度を必要とする場合は過励磁方式の電源装置をご使用ください
（電源装置については電磁クラッチ/ブレーキ用電源装置より別途ご用命願います。）
3.給電部品は付属致しませんので電磁クラッチ/ブレーキ用電装品をご参照の上、別途ご用命願います。 -
