概要
3相アウターローター型DCブラシレスモーター
インターフェース 電源
GND
FG
VSP or PWM
CW / CCW切り換え
接続：コネクタ
（JST : BM05B-SRSS-TB or JCTC : 11002W00-5P-S）

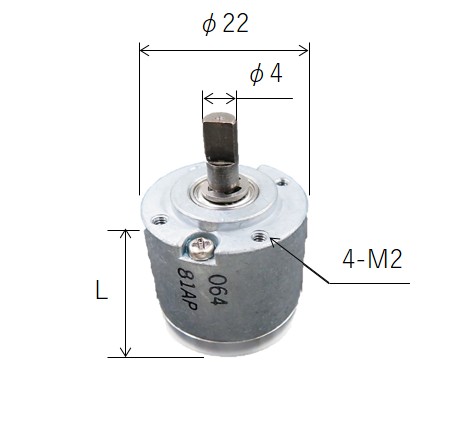

ギア外観
ギアユニット : PG-22 Type

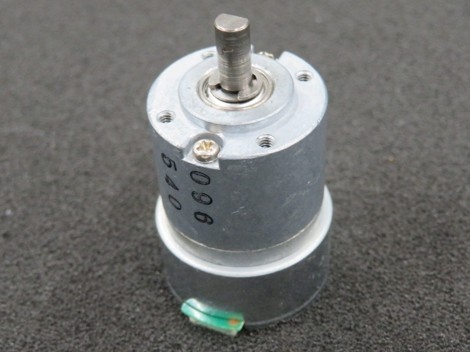

モーター外観
BLDCモーター : BCL3 Type

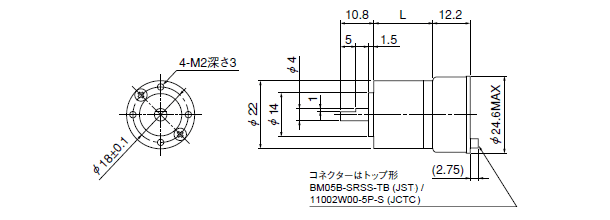

外観図
金属ギア
| ギア比 | 定格負荷トルク [mN・m] |
最大トルク [mN・m] |
L部寸法 [mm] |
効率 [%] |
|---|---|---|---|---|
| 1/4 | 49 | 73.5 | 13.1 | 85 |
| 1/16 | 73.5 | 110.3 | 16.2 | 72 |
| 1/24 | 73.5 | 110.3 | 16.2 | 72 |
| 1/64 | 98 | 147 | 19.3 | 61 |
| 1/96 | 98 | 147 | 19.3 | 61 |
樹脂ギア
| ギア比 | 定格負荷トルク [mN・m] |
最大トルク [mN・m] |
L部寸法 [mm] |
効率 [%] |
|---|---|---|---|---|
| 1/4 | 24.5 | 39.2 | 13.1 | 13.1 |
| 1/16 | 34.3 | 58.5 | 16.2 | 16.2 |
| 1/24 | 34.3 | 58.8 | 16.2 | 16.2 |
ギアユニットPG-22Typeの仕様です。モーターの仕様についてはBCL3をご覧ください。
お客様のご要望に応じたカスタム対応品となりますので詳細仕様及び受注ロットについては弊社営業にお問い合わせ下さい。

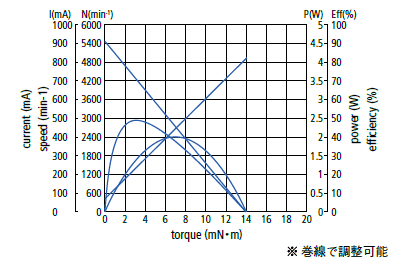

特性図
