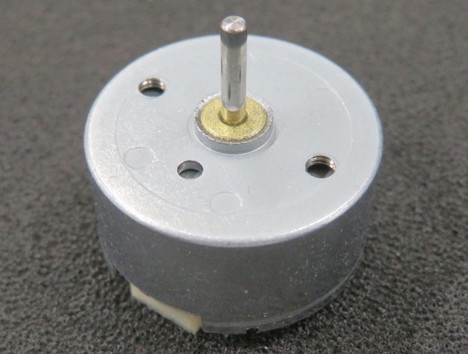

小型ブラシレスモーター

BCL3

概要

3相アウターローター型DCブラシレスモーター
ドライバー回路内蔵
軸受:含油メタル
接続:コネクタ
(JST : BM05B-SRSS-TB / JCTC : 11002W00-5P-S)
インターフェース(5端子) 入力電圧:4.5 ~ 26.4V
GND:(フレームに短絡)
FG信号:6パルス/1回転 0V-5Vの方形波
3パルス/1回転、2パルス/1回転 へ変更は可
VSPまたはPWM 回転速度切替え端子
VSP:0~5V (1V>:停止, 4.4V< : フル加速)

PWM:0V-5Vの方形波、15~100kHz(オンレベル:2~5V)
(Duty 3%> : 停止, 100% : フル加速)

回転方向切替えスイッチ
0.8V> : CCW回転, 1.3V ~ 2.0V : ブレーキ, 2.5V< : CW回転

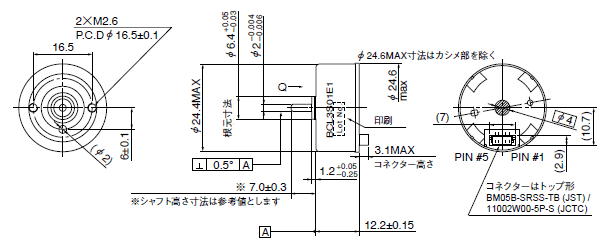

外観図

仕様

外径
[mm]
無負荷回転数
[r/min]
起動トルク
[mN・m]
最大出力
[W]
最大効率
[%]
最大効率時回転数
[r/min]
最大出力時回転数
[r/min]
Life at 20℃
[hour]
24.4 5500 14.0 2.0(at 7mN・m) 50(at 3mN・m) 4300 2700 5000

※値は12V時の代表特性です。

お客様のご要望に応じたカスタム対応品となりますので詳細仕様及び受注ロットについては弊社営業にお問い合わせ下さい。

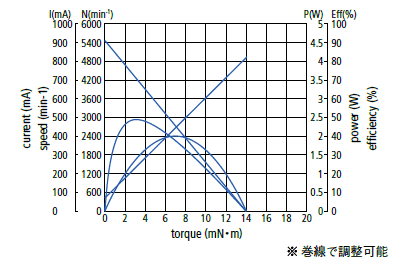

特性図
