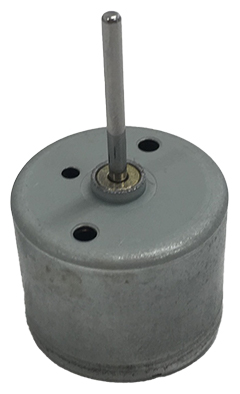

インナーブラシレスモーター

DIX24

概要

モーター方式:3相12極インナーロータ型DCブラシレスモーター
ドライバ回路搭載
軸受:含油メタル、ボールベアリングを選択可能
接続:コネクタ 5pin
 JST BM05B-SRSS-TB or JCTC 11002W00-5P-S
ドライバIC:1チップIC搭載

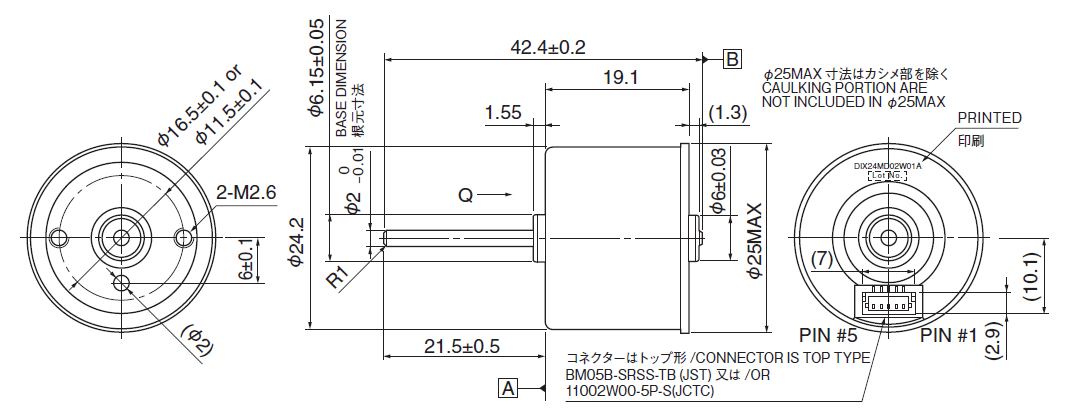

外観図

代表特性

無負荷回転数
[min-1]
8250
起動トルク
[mN・m]
11
起動電流
[mA]
500
最大効率
[%]
48.0
最大効率時回転数
[min-1]
4800
Life at 20℃
[hour]
5000

*24V時
お客様のご要望に応じたカスタム対応品となりますので詳細仕様及び受注ロットについては弊社営業にお問い合わせ下さい。

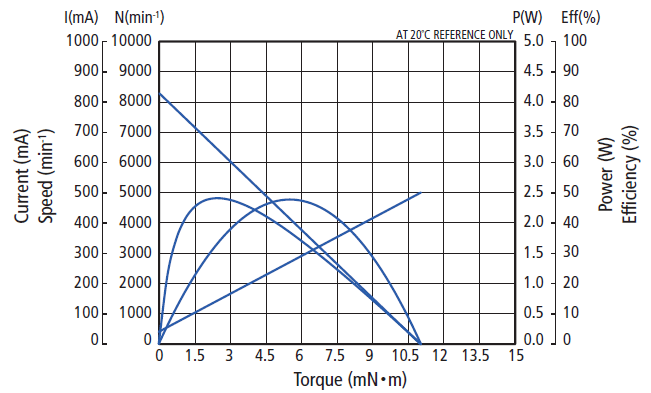

特性

ギア仕様(オプション)

ギア比 構造 材料 段数 L1長
[mm]
モーター含む全長
[mm]
定格電圧
[V]
無負荷回転数
[min-1]
無負荷電流
[mA]
定格負荷トルク
[mN・m]
定格負荷回転数
[min-1]
定格負荷電流
[mA]
最大定格負荷トルク
[mN・m]
最大瞬間トルク
[mN・m]
1/4 遊星 金属 1 13.1 32.2 24 2063 50 11 1500 172 49 73.5
1/16 遊星 金属 2 16.2 35.3 24 516 50 39 375 172 73.5 110.3
1/24 遊星 金属 2 16.2 35.3 24 344 50 58 250 172 73.5 110.3
1/64 遊星 金属 3 19.3 38.4 24 129 50 70 111 110 98 147
1/96 遊星 金属 3 19.3 38.4 24 86 50 98 75 110 98 147

表記は代表例であり、表以外のギヤ比にも対応可能です。
表記は標準仕様の値であり、ギヤ材質、ギヤ厚さ変更によって表記を超えるトルクにも対応可能です。
