電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。
-
-
-
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

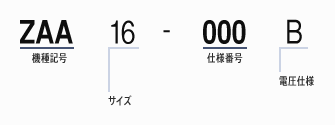

型式
最大回転速度
[min-1]質量
[kg]トルク
[N･m]コイル 20℃ 電圧 DC
[V]コイル 20℃ 入力
[W]コイル 20℃ 電流
[A]適用ブラシサイズ
空隙 開放時歯面間
[mm]ZAA16 5400 8.00 160 24 40.5 1.69 Gr05 0.5 ZAA25 5000 12.00 250 24 32.0 1.33 0.5 ZAA40 4400 15.00 400 24 44.2 1.84 0.5 ZAA63 4000 20.00 630 24 49.5 2.06 0.5 ZAA100 3600 25.00 1000 24 60.0 2.50 Gr10 0.5 ZAA160 3200 39.00 1600 24 93.0 3.90 0.5 ZAA250 2900 50.00 2500 48 113.0 2.40 1.0 ZAA400 2700 66.00 4000 48 128.0 2.70 1.0 ZAA630 2400 100.00 6300 48 141.0 3.00 1.0 ZAA1000 2000 147.00 10000 48 205.0 4.30 1.0 ZAA1600 1700 218.00 16000 48 246.0 5.10 Gr10 1.0 ZAA2500 1400 322.00 25000 48 358.0 7.50 1.5 ZAA4000 1300 520.00 40000 48 412.0 8.60 1.5 ZAA6300 1100 715.00 63000 110 475.0 4.32 Gr20 1.5 ZAA10000 1000 1071.00 100000 110 600.0 5.45 1.5 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

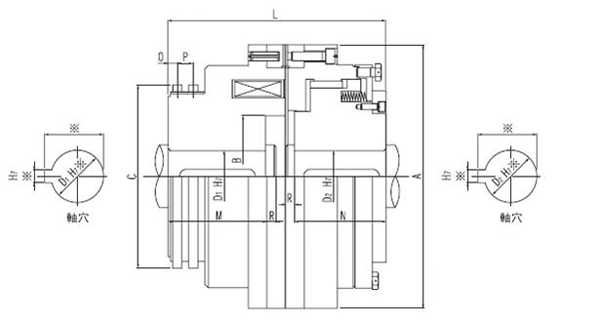

型式
直径 A
[mm]直径 B
[mm]直径 C
[mm]直径 D1 max H7
[mm]直径 D2 max H7
[mm]ZAA16 140 60.0 90 45 45 ZAA25 150 63.0 110 50 50 ZAA40 170 74.0 120 60 60 ZAA63 190 86.0 132 70 70 ZAA100 210 96.0 145 80 80 ZAA160 230 106.0 160 90 90 ZAA250 260 122.0 180 100 100 ZAA400 290 131.0 200 110 110 ZAA630 330 151.0 230 130 130 ZAA1000 380 181.0 255 150 150 ZAA1600 440 210.0 295 180 180 ZAA2500 500 244.0 340 210 210 ZAA4000 560 274.0 395 230 230 ZAA6300 640 322.0 455 260 260 ZAA10000 740 363.0 455 320 320 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
長さ L
[mm]長さ M
[mm]長さ N
[mm]長さ O
[mm]長さ P
[mm]長さ R
[mm]ZAA16 120.0 50.0 50.0 7.0 12.0 5.0 ZAA25 140.0 60.0 60.0 8.0 14.0 5.0 ZAA40 145.0 60.0 62.0 8.0 14.0 6.0 ZAA63 160.0 74.0 68.0 8.0 14.0 6.0 ZAA100 165.0 70.0 72.0 8.0 14.0 8.0 ZAA160 190.0 85.0 80.0 8.0 14.0 8.0 ZAA250 205.0 85.0 85.0 8.0 14.0 10.0 ZAA400 225.0 95.0 100.0 8.0 14.5 10.0 ZAA630 260.0 110.0 115.0 8.0 14.5 12.0 ZAA1000 290.0 125.0 130.0 12.0 20.0 12.0 ZAA1600 340.0 135.0 160.0 12.0 20.0 15.0 ZAA2500 380.0 155.0 180.0 12.0 20.0 15.0 ZAA4000 430.0 175.0 195.0 12.0 20.0 20.0 ZAA6300 490.0 200.0 230.0 18.0 24.0 20.0 ZAA10000 580.0 245.0 260.0 18.0 24.0 25.0 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
慣性モーメントJ アーマチュア側
[kg･m2]慣性モーメントJ アウターボス側
[kg･m2]ZAA16 0.0100 0.0100 ZAA25 0.0200 0.0150 ZAA40 0.0325 0.0250 ZAA63 0.0525 0.0425 ZAA100 0.0750 0.0625 ZAA160 0.1375 0.1125 ZAA250 0.2500 0.2000 ZAA400 0.4250 0.3250 ZAA630 0.8500 0.6500 ZAA1000 1.5750 1.1750 ZAA1600 3.2500 2.4250 ZAA2500 6.0000 5.0000 ZAA4000 12.2500 8.5000 ZAA6300 22.5000 18.7500 ZAA10000 37.5000 35.7500 -
1.※印寸法はご指示願います。
2.迅速な応答速度を必要とする場合は過励磁方式の電源装置をご使用ください。
（電源装置については電磁クラッチ/ブレーキ用電源装置より別途ご用命願います。）
3.給電部品は付属致しませんので電磁クラッチ/ブレーキ用電装品をご参照の上、別途ご用命願います。 -
