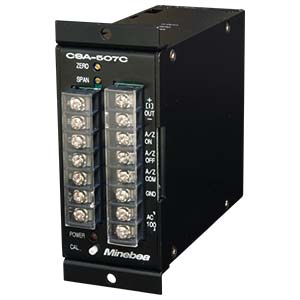

ひずみゲージ式センサ/トランスデューサ(ロードセル、圧力計、トルク変換器、変位計等)の信号を増幅し、電流、或いは電圧のアナログ出力をする増幅器(アンプ)です。
応答性に優れ、用途に応じて形状、機能が異なります。

特長

■ 小型
■ 軽量
■ シンプル
■ 低価格
■ 電流出力調整トリマー付

  • スクロールできます

    仕様名

    仕様内容

    ブリッジ電源 DC10 V±0.3V 30 mA以内 (DC5 V、DC2.5 V切換可能)
    入力範囲 0.5 mV/V~3 mV/V
    感度調整範囲 1 000倍、2 000、3 000倍 (内蔵ディップスイッチによる切換)、各設定に対して1/1~1/4を調整
    出力電圧 DC±10 V(非アイソレーション)
    出力負荷抵抗 2 kΩ以上
    零点調整範囲 ±0.25 mV/V ※風袋補正は抵抗を外付けする事により調整
    非直線性(電圧出力) 0.02 %F.S.以内
    温度変化による影響 零点 ±1 μV/℃(入力換算)、感度 ±0.01 %F.S./℃以内
    CALIB 1 mV/V±0.002 mV/V(ご注文時指定により、0.5 mV/V±0.001 mV/V、0.25 mV/V±0.000 5mV/Vのいずれかに変更可能)
    周波数応答範囲 1 Hz、10 Hz、100 Hz、1kHz (内蔵ディップスイッチによる切換)
    使用温度湿度範囲 温度 -10 ℃~50 ℃、湿度 85%RH以下(結露なきこと)
    電源電圧 AC100 V(AC90V~115 V)、 50/60 Hz
    消費電力 約5 VA(AC100 Vにて)
    外形寸法 (W×H×D) CSA-507C 44 mm×90mm×110 mm
    CSA-507C-99 44 mm×90 mm×230 mm (突起含まず)
    質量 CSA-507C 約700 g
    CSA-507C-99 約1 200 g
    別売品 電流出力、オートゼロ
  • 取扱説明書

    CADデータ

カスタム

  • カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
