ラジアル玉軸受の外輪片側にフランジを設けた形式です。ハウジング取付け時に軸方向の位置決めが容易です。
型式にはRFｰ、LFｰ、AF-、RIFｰが付きます。
-
-

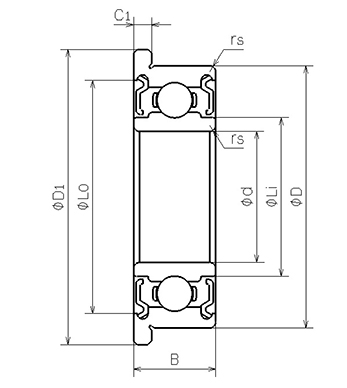

NMB Parts No. DDRF-1560ZZ 単位系：メトリック/インチ メトリック ISO/JIS F696ZZ 材質 (リング) ステンレス鋼 形状 [ラジアル]フランジ付き 内径(d)
[mm]6.000 外径(D)
[mm]15.000 幅(B)
[mm]5.000 面取り(rs min)
[mm]0.200 フランジ外径(D1)
[mm]17.000 フランジ幅(C1)
[mm]1.200 外輪肩径(Lo)
[mm]13.200 内輪肩径(Li)
[mm]7.800 ボール寸法(Dw)
[mm]2.7781 ボール個数(Z) 7 基本動定格荷重(Cr)
[N]1735 基本静定格荷重(Cor)
[N]671 内径(d)
[in]0.2362 外径(D)
[in]0.5906 フランジ外径(D1)
[in]0.6693 フランジ幅(C1)
[in]0.0472 -
CAD データ
当社製品のCADデータは、 キャデナス・ウェブ・ツー・キャド株式会社 が運営する「PARTcommunity」CADデータダウンロードサービスにて提供しています。
2次元/3次元のCADデータを無料でダウンロード出来ますので、どうぞご活用ください。
なお、当該サービスのご利用には「PARTcommunity」でのユーザー登録が必要となります
