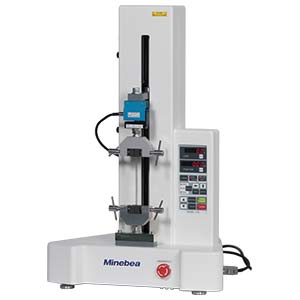

荷重測定器 LTS-Bシリーズ

引張試験、圧縮試験、曲げ試験、剥離試験などを基本にした各種引張圧縮材料試験を高精度で検出し、様々な機能を簡単な操作で行える治具とデータ処理ソフトウェアを備えた軽量・コンパクトな卓上試験機です。

特長

■ 簡単な操作で各種強度試験が可能
■ 操作性を追求した画期的なデザイン
見易いデジタル表示、使いやすいキー配置、ワークやジグを置くスペースを確保
■ ボールねじ化により JIS B 7721に準拠し、引張/圧縮/曲げ試験が可能
袋の開封力、接着力、はく離力、粘着力、フィルムの引張力、圧入・かしめ、部品の抜去力測定、各種材料・製品の曲げ強度測定、変位測定にエンコーダーを使用し、0.01mmの分解能でポジションを測定
■ 便利な機能や安全装置が充実
自動反転機能(試験力、又は変位設定)、ピーク検知機能、試験力表示レンジ切換(1倍/10倍)、試験力オートゼロ機能、ロードセル登録、試料破断検出機能、通信機能(USB2.0/1.1準拠)、オーバーロード防止機能、測定器、ロードセル、データ収集ソフトウェア、通信ケーブルが標準付属。

スクロールできます

仕様名	仕様内容
最大試験力	50 N / 200 N / 500 N / 1kN
移動クロスヘッドストローク	チャック間にて20 ～310 mm [20～460 mm] (別売品のチャック(PCH-500N-012)取付時)
移動クロスヘッド速度	標準試験速度・S500： 50, 100, 200, 300, 400, 500 mm/min ・S400： 40, 75, 100, 200, 300, 400 mm/min ・S300：30, 50, 100, 150, 200, 300 mm/min ・S200： 15, 20, 50, 100, 150, 200 mm/min ・S100：10, 20, 30, 50, 75, 100 mm/min ・S50：5, 10, 20, 30, 40, 50 mm/min ・S20：1.5, 2, 5, 10, 15, 20 mm/min
リターン速度	試験速度、もしくは RAPID RETURN (速度選択の最速値) オーバーシュートレス機能付
速度精度	設定速度の±3 %(無負荷時)
変位測定分解能	0.01 mm
試験力表示	5桁デジタル表示レンジ1 ： -50.00~50.00/-200.0~200.0/-500.0~500.0/-1 000.0~1 000.0 レンジ10： -5.000~5.000/-20.00～20.00/-50.00～50.00/-100.00~100.00
測定レンジ	1倍、10倍より選択
測定精度	相対指示誤差±1.0 % (JIS B 7721 1等級相当)
ピーク検知機能	付属
オートゼロ	「ZERO」キーにより自動ゼロ点調整
アナログ出力	DC-5V～DC5 V (出力コネクタ:BNCメス)
安全装置	オーバーストローク防止用リミットスイッチ作動時、移動クロスヘッドの動作を停止させます。移動クロスヘッド動作範囲の上下任意の位置に設定が可能です。
緊急停止スイッチ	動作時、全ての電源を遮断します。
オーバーロード防止	試験力値が使用しているロードセル定格容量の102 %に達した時、移動クロスヘッドが停止します
通信機能	(USB接続ポート) USB2.0/1.1準拠 (コネクタ：Bタイプメス)、通信回数：20 回/s
使用温度湿度範囲	温度 5 ℃～40 ℃、湿度 20 %～80 %RH (結露なきこと)
電源電圧、周波数	単相AC100 V±10 V　50/60 Hz
消費電力	約300 W
外形寸法(W×H×D)	475×710×347 mm [475×860×347 mm] (但し突起部含まず)
質量	約18 kg [約19 kg]
標準付属品	ロードセル(50NB、200N、500N、1kNから1台選択)、 AC100 V用電源ケーブル片側3Pプラグ(2P変換アダプタ付) 2.4 m、ミゼットヒューズ (5 A)、通信ケーブル (2 m)、取扱説明書 1部、データ収集ソフトウェア (USBドライバを含む、CD-ROM 1枚)
別売品	アナログ出力ケーブル、引張/圧縮/曲げ試験用ソフトウェア(SR-09-001)、はく離試験用ソフトウェア(SR-09-001)

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	CADデータ[DXF]	製品仕様書
LTS-50NB	LTS-200NB-500NB.zip	LTS-50NB No.LTS4150
LTS-200NB	LTS-200NB-500NB.zip	LTS-200NB No.LTS4150
LTS-500NB	LTS-200NB-500NB.zip	LTS-500NB No.LTS4150
LTS-1kNB	LTS-200NB-500NB.zip	LTS-1kNB No.LTS4150
