圧力計 ひずみゲージ式圧力計(圧力変換器)

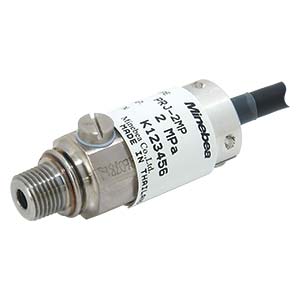

小型・高/低温用圧力計 PRJシリーズ

特長

■ 高温(150 ℃)~低温(-40℃)用
■ 小型軽量、取付・取外しが簡単
★ 用途
オートーマチックトランスミッションテストベンチ・車載実験、
オイルクーラー試験装置

仕様

仕様名 仕様内容
定格容量 1 MPa~10 MPa
許容過負荷 150 %R.C.
限界過負荷 300 %R.C.
定格出力 PRJ-1MP:1 mV/V±0.2 mV/V、
PRJ-2MP:1.5 mV/V±0.3 mV/V、
PRJ-5MP~10MP:1.5 mV/V±0.15 mV/V
非直線性 0.3 %R.O.
ヒステリシス 0.3 %R.O.
繰り返し性 0.3 %R.O.
推奨印加電圧 6 V以下
最大印加電圧 DC10 V
零バランス ±0.05 mV/V
入力抵抗 373.6 Ω±5 Ω
出力抵抗 350 Ω±5 Ω
絶縁抵抗 1 000 MΩ以上(DC50 V)(ブリッジ~本体間)
温度補償範囲 -40 ℃~150 ℃
許容温度範囲 -40 ℃~165 ℃
零点の温度影響 0.25 %R.O./10 ℃
出力の温度影響 0.5 %LOAD/10 ℃
コネクタ PRC03-32A10-7F10.5
ケーブル φ5.6、4 芯シールド付高温ケーブル1.5m 直結、先端NDI-7P-J(ジャック)付
保護等級 IP60相当
起歪体の材質 ステンレス鋼
取付ネジ R1/8{PT}

型式一覧

型式 定格容量
[Mpa]
限界過負荷
[%R.C.]
定格出力
[mV/V]
定格出力誤差
[mV/V]
非直線性
[%R.O.]
ヒステリシス
[%R.O.]
繰り返し性
[%R.O.]
固有振動数
[KHz]
質量(本体のみ)(約)
[g]
CADデータ[DXF] 3D CADデータ[STEP]
