電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。
-
-
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
用途
ブラシホルダー
ブラシ許容電流
[A]ブラシ許容速度
[m/s]ブラシ荷重
[N]ブラシ質量
[g]Gr31 乾式 Gr30 1.5 40 2.5 33.0 Gr32 湿式 Gr30 1.5 6 10.0 33.5 Gr61 乾式 Gr60 3.0 40 3.5 61.5 Gr62 湿式 Gr60 3.0 12 20.0 64.0 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

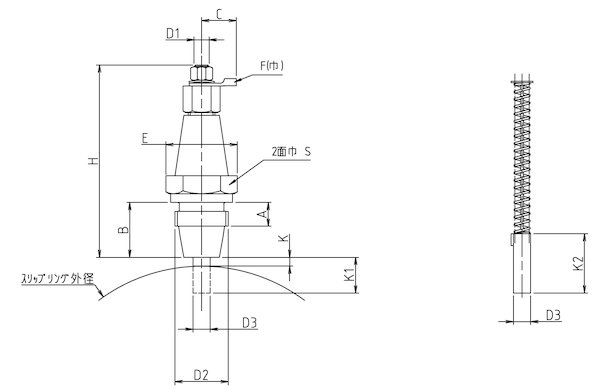

型式
寸法 A
[mm]寸法 B
[mm]寸法 C
[mm]寸法 D1
寸法 D2
寸法 D3
寸法 E
寸法 F
寸法 H
寸法 K
寸法 K1
寸法 K2
寸法 S
Gr31 7 15 11.7 M4 M14 P=1.5 4 19.6 2.4 54 3 10 16 17 Gr32 7 15 11.7 M4 M14 P=1.5 4 19.6 2.4 54 3 10 16 17 Gr61 8 19 11.7 M5 M18 P=1.5 6 24.2 2.4 65 3 16 20 21 Gr62 8 19 11.7 M5 M18 P=1.5 6 24.2 2.4 65 3 16 20 21 -
1.速度が許容速度を超える場合はご照会ください。
2.励磁電流が3A以上か、速度が6m/s以上で湿式の場合はスリップリング1個について2個のGr62が必要です。
3.質量はブラシとブラシホルダーを含めています。
