電磁クラッチ/ブレーキ

M-BRタイプ

  • 標準形電源装置(有接点式過励磁制御)

外観図

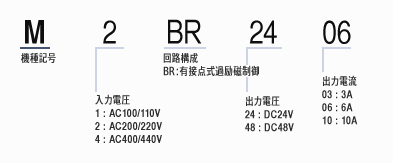

型式番号例

仕様

型式 高圧印加時間
[s]
入力電圧 AC (50/60Hz)
[V]
出力電圧 DC
[V]
最大出力電流
[A]

寸法

型式 寸法 a
[mm]
寸法 b
[mm]
寸法 d
[mm]
寸法 A
[mm]
寸法 B
[mm]
寸法 C
[mm]
寸法 H
[mm]

注記

・2点鎖線内は当社の製作範囲に含みません。
・()はコイル電圧48Vの仕様です。
・◎は端子番号を示します。

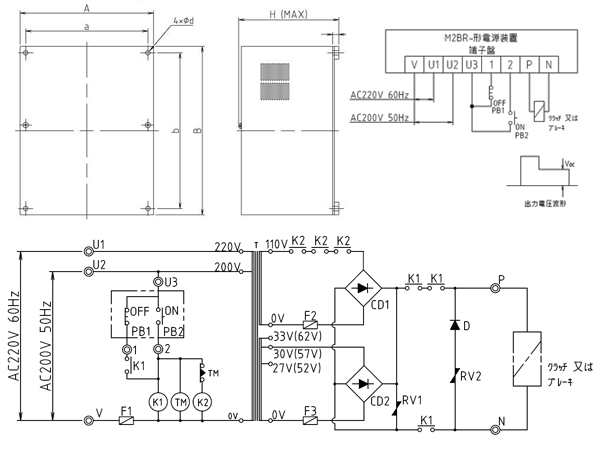

T:トランス CD1,CD2:シリコン整流スタック K1,K2:電磁接続器 RV1,RV2:バリスター F1,F2,F3:ヒューズ TM:タイマー

入力電圧範囲:AC200/220V ±10% 50/60Hz
周囲温度:-10℃~+40℃
過励磁電圧は約DC100V
