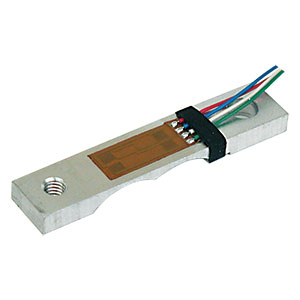

フォースセンサー(荷重センサー)とはシンプルな形状の部品に、ひずみゲージ(抵抗体)を接着した製品です。専用の多素子ゲージを使用しブリッジ回路をゲージ内部で構成しているため、配線がシンプルにできます。自己温度補償されたひずみゲージを使用するので温度特性も優れています。
特長
アルミ合金製、フルブリッジタイプ。
定格容量：19.61 N {2 kgf}～196.1 N {20 kgf}
-
-
スクロールできます
仕様名
仕様内容
疲労寿命 定格容量で1,000,000回 定格出力 19.61 N{2 kgf}～196.1 N{20 kgf} 許容過負荷 150 %R.C. 定格出力 型式表参照 非直線性 0.05 %R.O. ヒステリシス 0.05 %R.O. 繰り返し性 0.05 %R.O. クリープ 0.15 %R.O./1 min クリープ回復 0.15 %R.O./1 min 推奨印加電圧 10 V以下 最大印加電圧 15 V 零バランス ±1 mV/V 入力抵抗 350 Ω±35 Ω 出力抵抗 350 Ω±35 Ω 絶縁抵抗 1,000 MΩ 以上(DC50 V)（ブリッジ～本体間） 温度補償範囲 －10 ℃～50 ℃ 許容温度範囲 －10 ℃～50 ℃ 零点の温度影響 1 %R.O./10 ℃ 出力の温度影響 1 %LOAD/10 ℃ 耐湿性 次の測定条件で加湿前後の零バランスの変化量 ±1.2 mV/V / 5 V以内
(測定条件 温度：40 ℃、湿度：95 %、時間：24時間)保護等級 IP00相当 起歪体の材質 アルミニウム合金 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
定格容量
[N]定格容量
[kgf]質量(約)
[g]3D CADデータ[STEP]
CADデータ[DXF]
FSI-2K 19.61 2 5 FSI-2K.STEP fsi2k.dxf FSI-５K 49.03 5 7 FSI-5K.STEP FSI-10K 98.07 10 7 FSI-10K.STEP fsi10k.dxf FSI-20K 196.1 20 10 FSI-20K.STEP fsi20k.dxf
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
