ラジアル玉軸受の中で最も代表的な形式で、ラジアル荷重の他、両方向のアキシアル荷重を受けることが可能です。ハウジング取付けの際に軸方向の位置決めを容易にするための外輪外周にフランジや止め輪を付けた形式もあります。
-
-

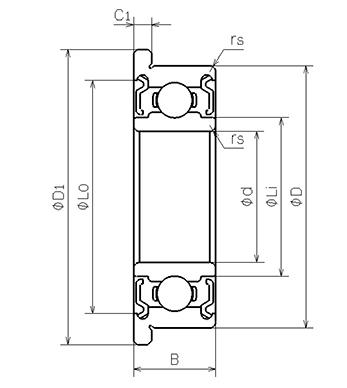

NMB Parts No. DDRF-1240ZZ 単位系：メトリック/インチ メトリック ISO/JIS F604ZZ 材質 (リング) ステンレス鋼 形状 [ラジアル]フランジ付き 内径(d)
[mm]4.000 内径(d)公差
[mm]JIS規格に準ずる 外径(D)
[mm]12.000 外径(D)公差
[mm]JIS規格に準ずる 幅(B)
[mm]4.000 幅(B)公差
[mm]JIS規格に準ずる 面取り(rs min)
[mm]0.200 フランジ外径(D1)
[mm]13.500 フランジ幅(C1)
[mm]1.000 外輪肩径(Lo)
[mm]9.990 内輪肩径(Li)
[mm]5.620 ボール寸法(Dw)
[mm]2.0000 ボール個数(Z) 7 基本動定格荷重(Cr)
[N]959 基本静定格荷重(Cor)
[N]347 内径(d)
[in]0.1575 外径(D)
[in]0.4724 フランジ外径(D1)
[in]0.5315 フランジ幅(C1)
[in]0.0394
-
CAD データ
当社製品のCADデータは、 キャデナス・ウェブ・ツー・キャド株式会社 が運営する「PARTcommunity」CADデータダウンロードサービスにて提供しています。
2次元/3次元のCADデータを無料でダウンロード出来ますので、どうぞご活用ください。
なお、当該サービスのご利用には「PARTcommunity」でのユーザー登録が必要となります
