ラジアル玉軸受の中で最も代表的な形式で、ラジアル荷重の他、両方向のアキシアル荷重を受けることが可能です。
型式にはRｰ、Lｰ、A-、RIｰが付きます。
-
-

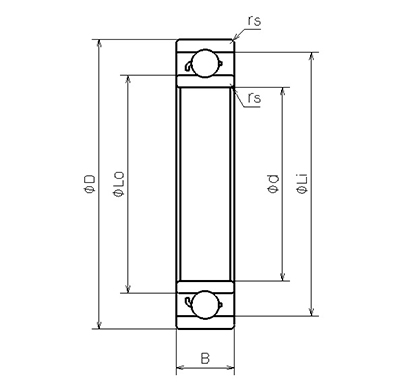

NMB Parts No. DDA-2115 単位系：メトリック/インチ メトリック ISO/JIS - 材質 (リング) ステンレス鋼 形状 [ラジアル]ストレート 内径(d)
[mm]15.000 外径(D)
[mm]21.000 幅(B)
[mm]3.500 面取り(rs min)
[mm]0.150 外輪肩径(Lo)
[mm]18.930 内輪肩径(Li)
[mm]16.800 ボール寸法(Dw)
[mm]1.5875 ボール個数(Z) 14 基本動定格荷重(Cr)
[N]938 基本静定格荷重(Cor)
[N]581 内径(d)
[in]0.5906 外径(D)
[in]0.7874 -
CAD データ
当社製品のCADデータは、 キャデナス・ウェブ・ツー・キャド株式会社 が運営する「PARTcommunity」CADデータダウンロードサービスにて提供しています。
2次元/3次元のCADデータを無料でダウンロード出来ますので、どうぞご活用ください。
なお、当該サービスのご利用には「PARTcommunity」でのユーザー登録が必要となります
