電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。
-
-
-
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

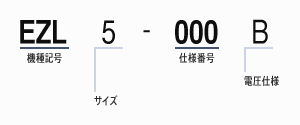

型式
最大回転速度
[min-1]質量
[kg]トルク
[N･m]コイル 20℃ 電圧 DC
[V]コイル 20℃ 入力
[W]コイル 20℃ 電流
[A]空隙 開放時歯面間
[mm]EZL5 6000 1.95 50 24 17.0 0.71 0.5 EZL10 5500 3.12 100 24 36.2 1.51 0.5 EZL16 5000 4.20 160 24 38.3 1.60 0.5 EZL25 4500 5.30 250 24 44.6 1.86 0.6 EZL40 4000 7.40 400 24 53.3 2.22 0.6 EZL63 3500 11.10 630 24 73.0 3.04 0.7 EZL100 3000 16.50 1000 24 72.7 3.03 0.7 EZL160 2600 25.00 1600 24 102.5 4.27 0.9 EZL250 2300 40.70 2500 24 141.0 5.87 0.9 EZL400 2000 55.40 4000 24 188.0 7.82 1.0 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
直径 A
[mm]直径 B f7
[mm]直径 C H7
[mm]直径 D max H7
[mm]直径 D 下穴 H7
[mm]直径 E
[mm]直径 F
[mm]直径 G f7
[mm]直径 H
[mm]直径 I (コイル取付穴)
[mm]直径 J (ノックピン穴)
[mm]直径 K (ボルト穴)
[mm]直径 U (ザグリ径)
[mm]EZL5 90 75 53 40 10 64 49.0 80 74 3-M4 2-φ5 4-M5 φ9 EZL10 105 85 65 45 14 75 57.0 94 82 3-M4 2-φ5 4-M5 φ9 EZL16 115 100 70 50 18 85 62.0 102 90 3-M4 2-φ6 4-M6 φ11 EZL25 125 105 75 55 20 90 68.0 112 100 3-M4 2-φ8 4-M6 φ11 EZL40 140 115 85 60 25 100 74.0 125 110 3-M6 3-φ8 6-M6 φ11 EZL63 160 130 95 70 30 115 85.0 140 125 3-M6 3-φ8 6-M8 φ15 EZL100 185 155 115 80 35 135 97.0 164 148 3-M8 3-φ10 6-M8 φ15 EZL160 215 180 130 95 40 155 113.0 190 170 3-M8 3-φ10 6-M10 φ18 EZL250 250 210 150 110 50 180 130.0 224 200 3-M10 4-φ12 8-M12 φ20 EZL400 280 235 175 125 60 205 148.0 258 235 3-M10 4-φ12 8-M12 φ20 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
長さ L
[mm]長さ M
[mm]長さ N
[mm]長さ O
[mm]長さ P
[mm]長さ R
[mm]長さ S
[mm]長さ T
[mm]長さ V (ザグリ深さ)
[mm]EZL5 49.0 2.5 6.0 30.5 5.0 9.0 2.0 16.5 6.0 EZL10 54.5 2.0 7.0 34.0 4.5 10.5 2.0 19.0 6.0 EZL16 62.0 2.0 7.0 38.5 5.1 12.5 2.0 21.5 7.2 EZL25 69.0 2.0 7.0 42.0 4.1 15.5 2.5 25.0 7.2 EZL40 77.0 2.5 8.0 47.0 5.6 17.0 2.5 28.0 7.2 EZL63 92.0 3.0 12.0 57.0 8.0 19.5 3.0 33.0 9.4 EZL100 103.0 3.0 13.0 65.0 8.0 21.0 3.0 36.0 9.4 EZL160 119.0 3.0 14.5 75.0 12.0 25.5 4.0 42.0 11.8 EZL250 141.0 3.0 20.0 89.0 11.0 29.0 4.0 49.0 14.2 EZL400 168.0 4.0 20.0 111.0 10.0 32.0 4.0 55.0 14.2 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
慣性モーメントJ アーマチュア側
[×10-2kg･m2]慣性モーメントJ ロータ側
[×10-2kg･m2]EZL5 0.0600 0.0775 EZL10 0.1375 0.1625 EZL16 0.2250 0.2750 EZL25 0.3500 0.4000 EZL40 0.6750 0.7000 EZL63 1.2500 1.5000 EZL100 3.0000 3.2500 EZL160 5.5000 6.2500 EZL250 11.2500 13.0000 EZL400 21.2500 21.7500 -

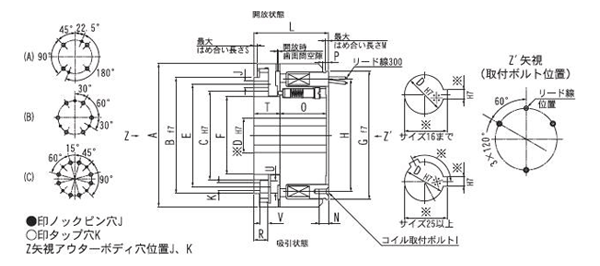

1.アウターボディー穴位置（A）はEZL 2～25・（B）はEZL 40～160・（C）はEZL 250・400に適用。
2.※印寸法部はご指示願います。（指示無き場合は下穴にて納入いたします）
3.ノックピン穴Jは下穴で納入致しますので、組付け時加工願います。 -
