特長

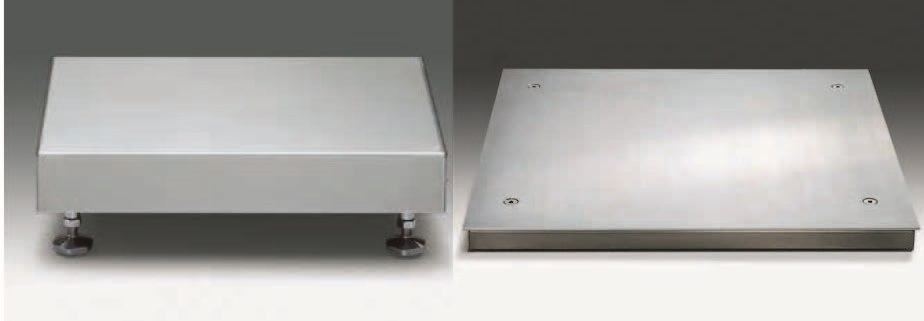

●豊富なひょう量と天板サイズ 防爆・非防爆各46種類
●高精度1/6000
●表示分解能最大1/30,000(当社指示計と合わせて)
●完全防水IP67及びIP68
●RS232C標準装備(防爆はバリアYDI05-Z要)

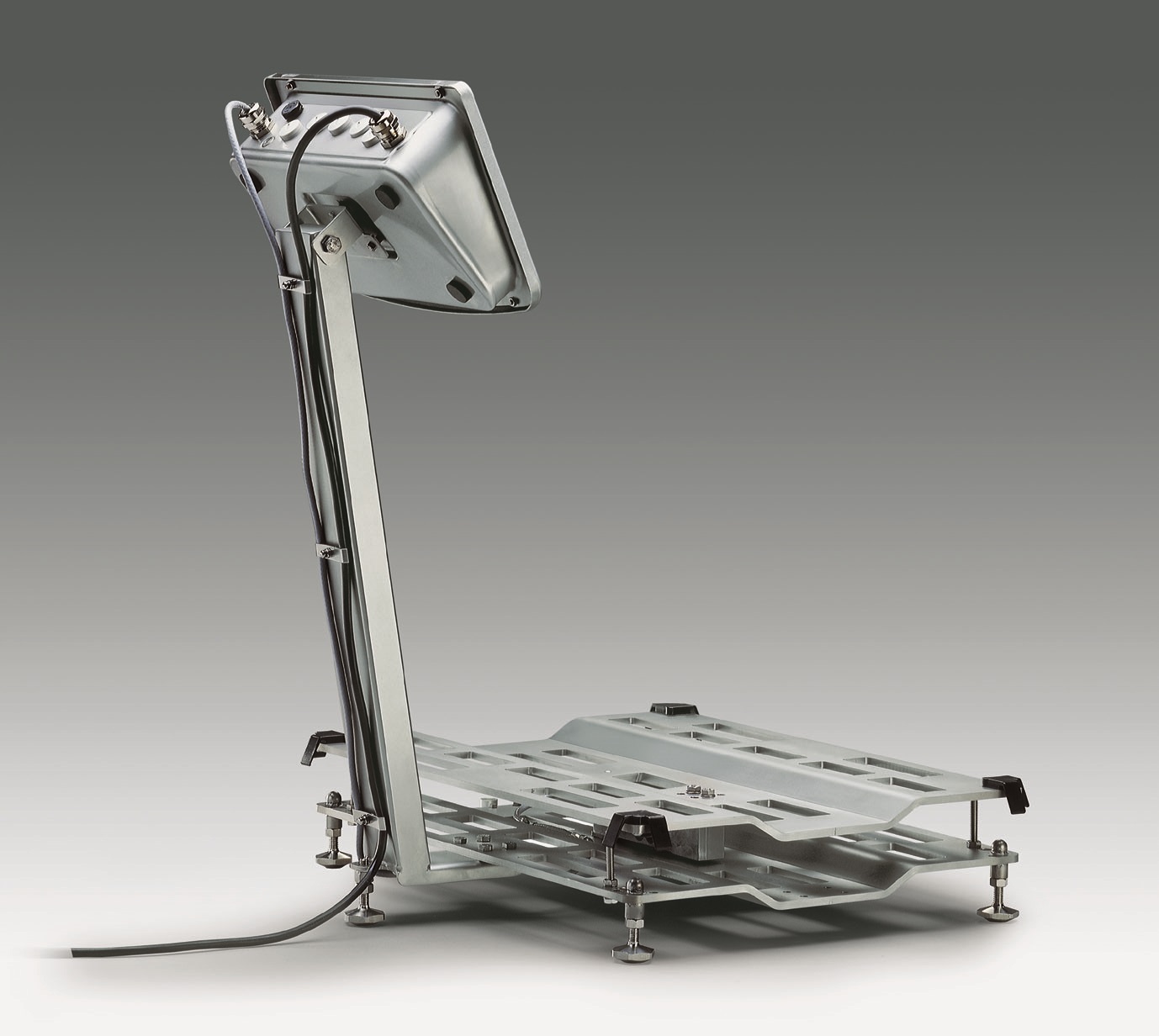

●ひょう量部・表示部分離タイプ(表示部詳細は53～54ページ参照)用途に合わせて表示部選択可能。(非防爆3種類、防爆1種類)(DC ED FE GF IGサイズは3m、その他は6m。但し、ひょう量600kgのIGサイズは6m付属)【防爆タイプ】
●本質安全防爆構造Ex ib ⅡC T4(防爆規格ATEX認可。CAPXSタイプで対応)
●防爆エリア設置用電源と安全エリア設置用電源、及びバッテリーの3種類から選択可
仕様
| 仕様名 | 仕様内容 | 仕様内容2 | 仕様内容3 | 仕様内容4 | 仕様内容5 | 仕様内容6 |
|---|---|---|---|---|---|---|
| 型式 | CAAPS | CAAPS | CAAPS | CAPXS | CAPXS | CAPXS |
| 防爆構造 | ATEX：Ⅱ 2 GD Eex ib Ⅱ C T4..T6 T135℃T155℃ | ATEX：Ⅱ 2 GD Eex ib Ⅱ C T4..T6 T135℃T155℃ | ATEX：Ⅱ 2 GD Eex ib Ⅱ C T4..T6 T135℃T155℃ | |||
| 推奨印加電圧 | 5VDC～12VDC | 5VDC～12VDC | 5VDC～12VDC | 5VDC～12VDC | 5VDC～12VDC | 5VDC～12VDC |
| ロードセル定格出力 | 2±0.2mV/V(1点支持) | 1.94±0.1％(4点支持) | 1.94±0.1％(4点支持) | 2±0.2mV/V(1点支持) | 1.94±0.1％(4点支持) | 1.94±0.1％(4点支持) |
| 使用温度範囲 | -10℃～40℃ | -10℃～40℃ | -10℃～40℃ | -10℃～40℃ | -10℃～40℃ | -10℃～40℃ |
| 保護等級 | IP68 | IP68 | IP68 | IP67 | IP67 | IP67 |
| ケーブル長 | 3m | 3m | 6m | 3m | 3m | 6m |
型式一覧
| 型式 | 秤量 [kg] |
最小表示 [g] |
計量台寸法(W) [mm] |
計量台寸法(D) [mm] |
計量台寸法(H) [mm] |
質量 [kg] |
梱包重量 [kg] |
オプションR2 | オプションS2 | オプションT1 | オプションR4 | オプション保護等級 | 製品仕様書 | 取扱説明書 |
|---|

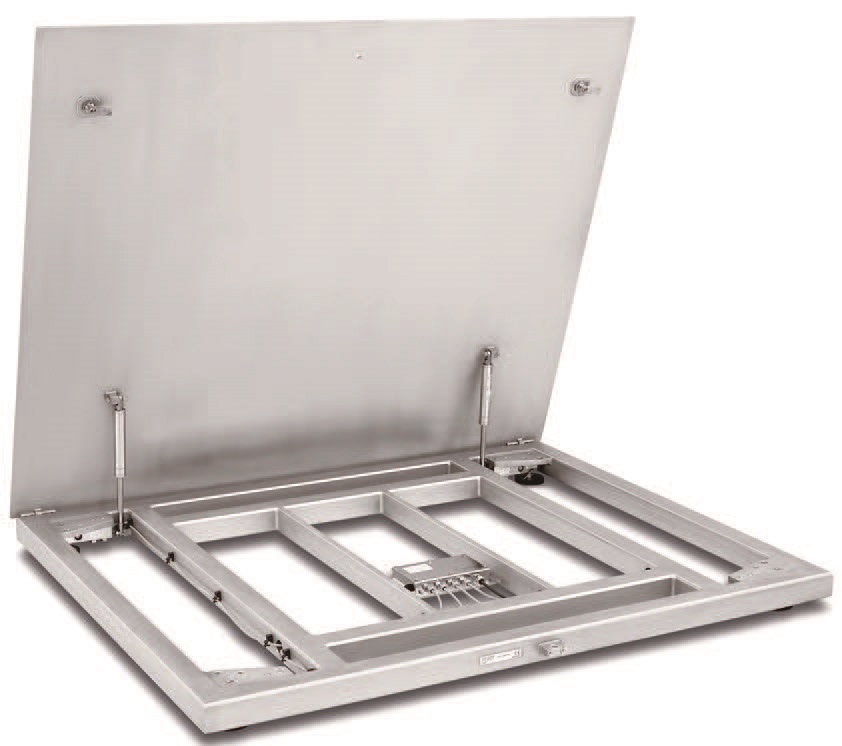

オプション画像1
