ミニチュア・小径ボールベアリング ラジアル深溝玉軸受(フランジ無し)

DDA-2418

概要

NMB Parts No. DDA-2418
単位系:メトリック/インチ メトリック
ISO/JIS -
材質 (リング) ステンレス鋼
形状 [ラジアル]ストレート

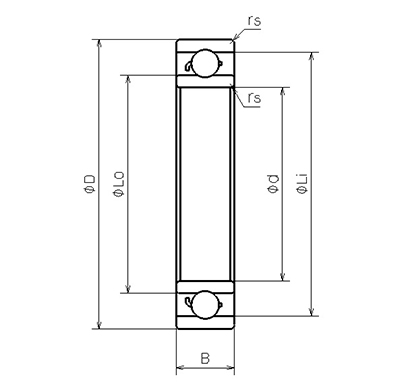

内径
(d)
[mm]
18.000
外径
(D)
[mm]
24.000

(B)
[mm]
4.000
面取り
(rs min)
[mm]
0.150
外輪肩径
(Lo)
[mm]
21.930
内輪肩径
(Li)
[mm]
19.750
ボール寸法
(Dw)
[mm]
1.5875
ボール個数
(Z)
16
基本動定格荷重
(Cr)
[N]
988
基本静定格荷重
(Cor)
[N]
654
内径
(d)
[in]
0.7087
外径
(D)
[in]
0.9449

ダウンロード

CAD データ

当社製品のCADデータは、 キャデナス・ウェブ・ツー・キャド株式会社 が運営する「PARTcommunity」CADデータダウンロードサービスにて提供しています。2次元/3次元のCADデータを無料でダウンロード出来ますので、どうぞご活用ください。 なお、当該サービスのご利用には「PARTcommunity」でのユーザー登録が必要となります
