ラジアル玉軸受の中で最も代表的な形式で、ラジアル荷重の他、両方向のアキシアル荷重を受けることが可能です。ハウジング取付けの際に軸方向の位置決めを容易にするための外輪外周にフランジや止め輪を付けた形式もあります。
-
-

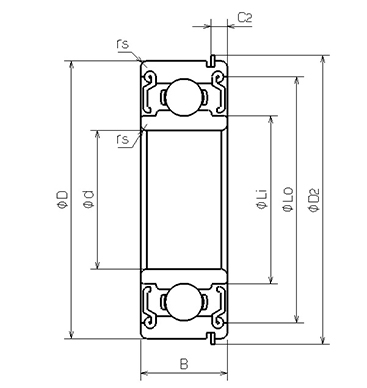

NMB Parts No. RNR-1760X2DD 単位系：メトリック/インチ メトリック ISO/JIS 606DDNR 材質 (リング) 軸受鋼 形状 [ラジアル]止め輪付き 内径(d)
[mm]6.000 内径(d)公差
[mm]JIS規格に準ずる 外径(D)
[mm]17.000 外径(D)公差
[mm]JIS規格に準ずる 幅(B)
[mm]6.000 幅(B)公差
[mm]JIS規格に準ずる 面取り(rs min)
[mm]0.300 止め輪外径(D2)
[mm]19.200 止め輪位置(C2)
[mm]1.200 外輪肩径(Lo)
[mm]14.700 内輪肩径(Li)
[mm]8.220 ボール寸法(Dw)
[mm]3.5000 ボール個数(Z) 6 基本動定格荷重(Cr)
[N]2265 基本静定格荷重(Cor)
[N]839 内径(d)
[in]0.2362 外径(D)
[in]0.6693 止め輪外径(D2)
[in]0.756 止め輪位置(C2)
[in]0.047
-
CAD データ
当社製品のCADデータは、 キャデナス・ウェブ・ツー・キャド株式会社 が運営する「PARTcommunity」CADデータダウンロードサービスにて提供しています。
2次元/3次元のCADデータを無料でダウンロード出来ますので、どうぞご活用ください。
なお、当該サービスのご利用には「PARTcommunity」でのユーザー登録が必要となります
