ロードセル(荷重変換器)はひずみゲージを使用し、引張・圧縮等の力または質量を電気信号に変換する物で、測定目的により各種測定器(デジタル指示計、トランスミッタ、ひずみ測定器)に接続し、表示・出力(アナログ/デジタル)・記録･制御・監視(モニタリング)などを行います。
特長

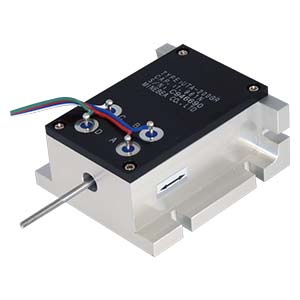

ULAよりも計測荷重が若干高くなっています。プッシュプルタイプです
-
-
スクロールできます
仕様名
仕様内容
定格容量 980.7 mN{100 gf}～19.61 N{2 kgf} 許容過負荷 150 %R.C. 限界過負荷 150 %R.C. 定格出力 ±2 mV/V±0.4 mV/V(UT-100GR:±1.75 mV/V±0.35 mV/V以上) 非直線性 0.2 %R.O. ヒステリシス 0.2 %R.O. 繰り返し性 0.2 %R.O. 推奨印加電圧 3 V以下 最大印加電圧 6 V 零バランス ±0.2 mV/V(UT-100GR:±0.175 mV/V) 入力抵抗 270 Ω±40 Ω 出力抵抗 270 Ω±40 Ω 絶縁抵抗 1,000 MΩ 以上(DC50 V) 温度補償範囲 0 ℃～50 ℃ 許容温度範囲 －10 ℃～60 ℃ 零点の温度影響 0.5 %R.O./10 ℃ 出力の温度影響 0.5 %LOAD/10 ℃ 保護等級 IP30相当 疲労寿命 定格容量で1,000,000回 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
定格容量
[N]定格容量
[mN]定格容量
[gf]定格容量
[kgf]質量(約)
[g]固有振動数
[Hz]定格変位量
(参考値)
[mm]ケーブル
3D CADデータ[STEP]
CADデータ[DXF]
UTA-100GR 980.7 100 110 300 ±0.04 4芯並列ビニル線 60 cm直結、先端柳線 UTA-100GR.STEP ut.dxf UTA-200GR 1.961 200 110 440 ±0.04 4芯並列ビニル線 60 cm直結、先端柳線 UTA-200GR.STEP ut.dxf UTA-500GR 4.903 500 110 700 ±0.04 4芯並列ビニル線 60 cm直結、先端柳線 UTA-500GR.STEP ut.dxf UTA-1K 9.807 1 110 980 ±0.04 4芯並列ビニル線 60 cm直結、先端柳線 UTA-1K.STEP ut.dxf UTA-2K 19.61 2 110 1310 ±0.04 4芯並列ビニル線 60 cm直結、先端柳線 UTA-2K.STEP ut.dxf -
取扱説明書
仕様書
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
