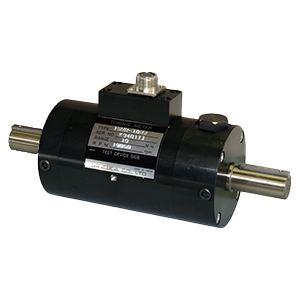

トルク変換器 TMNR-MEシリーズ

カスタム依頼

両軸タイプ回転トランスフォーマー方式のトルク変換器です。

特長

■ TMNR-＊ME型トルク変換器は、ダブル軸受け採用により静止軸から高速回転軸までトルク測定ができる検出器です。軸受部をダブルにすることにより、ラジアル、スラストとも標準品（TMNR型）と比較して強度が高く、プロペラシャフト等と直接カップリングが可能です。尚、滴下潤滑油方式を標準としていますので重い負荷のかかるトルク測定も可能です。（グリース潤滑方式の場合にはお問い合わせください。）
■ 高性能ロータリトランスフォーマー採用の為、トルク測定のみでなく計装制御分野、例えば自動車用テストスタンド等に使用可能です。
■ 回転検出器（別売品）を取り付けることにより、回転数が計測できますので、原動機出力等の馬力計測も行うことが可能です。

スクロールできます

仕様名	仕様内容
定格容量	±500 N･m～±5kN･m
許容過負荷	120 %R.C.
限界過負荷	200 %R.C.
定格出力	1.6 mV/V±0.32 mV/V
検量精度	±0.2 %R.O. (但し、弊社製トランスミッタターCSA-561Bとの組み合せの場合)(非直線性、ヒステリシス、繰り返し性含む)
推奨印加電圧	4 VAC
絶縁抵抗	500 MΩ 以上(DC50 V)（ブリッジ～本体間）
許容温度範囲	0 ℃～90 ℃ (但し、使用温度範囲は0℃～40 ℃)
零点の温度影響	0.1 %R.O./10 ℃
出力の温度影響	0.1 %LOAD/10 ℃
回転による零点の変動	0.2 %R.O.
回転による温度上昇	40 ℃以下／最高回転数にて(グリース潤滑時)、ダブル軸受側 60 ℃、シングル軸受側 40 ℃以下／最高回転数にて(滴下潤滑時)
ケーブル	φ10、4 芯シールド付（型式：CAC-160-※M）両端コネクタ付　(ケーブルは10 m、20 m、30 m より指定)
コネクタ	1108-12A10-7M10.0、PRC03-12A10-7M10.5
保護等級	IP40相当
回転検出器用歯車(内蔵)	S45C黒染め、

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	定格容量 [N･m]	定格容量 [kN･m]	定格出力 [mV/V]	定格出力誤差 [mV/V]	最高回転数 [rpm]	回転による零点の変動 (ノイズ) [%R.O.p-p]	回転による軸受温度上昇差/最高回転数にて [℃]	機械特性慣性モーメント [kg･cm²]	機械特性ねじり剛性 [kN･m/rad]	機械特性ねじり固有振動数 [KHz]	機械特性定格負荷時のねじれ角度 [°]	機械特性静的許容軸端荷重 [N]	ケーブル	コネクタ型式	回転検出器用歯車(内蔵)	CADデータ[DXF]	3D CADデータ[STEP]	質量(約) [kg]
TMNR-500NME	±500		±1.6	±0.32	10000	0.2	40	63.35	72.12	1.7	0.390	490.0	φ10、4 芯シールド付（型式：CAC-160-※M）両端コネクタ付 (ケーブルは10 m、20 m、30 m より指定)	1108-12A10-7M10.0 PRC03-12A10-7M10.5	S45C黒染め 60歯、モジュール1、歯巾10 mm	tmnr_500nm_me.dxf	TMNR-500NME.STEP	40
TMNR-1KNME		±1	±1.6	±0.32	10000	0.2	40	63.55	125.8	2.4	0.446	981.0	φ10、4 芯シールド付（型式：CAC-160-※M）両端コネクタ付 (ケーブルは10 m、20 m、30 m より指定)	1108-12A10-7M10.0 PRC03-12A10-7M10.5	S45C黒染め 60歯、モジュール1、歯巾10 mm	tmnr_500nm_me.dxf	TMNR-1KNME.STEP	40
TMNR-2KNME		±2	±1.6	±0.32	10000	0.2	40	63.74	177.7	4.0	0.632	1961	φ10、4 芯シールド付（型式：CAC-160-※M）両端コネクタ付 (ケーブルは10 m、20 m、30 m より指定)	1108-12A10-7M10.0 PRC03-12A10-7M10.5	S45C黒染め 60歯、モジュール1、歯巾10 mm	tmnr_500nm_me.dxf	TMNR-2KNME.STEP	40
TMNR-3KNME		±3	±1.6	±0.32	8000	0.2	40	143.0	309.1	2.9	0.545	2942	φ10、4 芯シールド付（型式：CAC-160-※M）両端コネクタ付 (ケーブルは10 m、20 m、30 m より指定)	1108-12A10-7M10.0 PRC03-12A10-7M10.5	S45C黒染め 60歯、モジュール1、歯巾10 mm	tmnr_3knm_me.dxf	TMNR-3KNME.STEP	68
TMNR-5KNME		±5	±1.6	±0.32	6000	0.2	40	193.2	513.6	2.7	0.547	4903	φ10、4 芯シールド付（型式：CAC-160-※M）両端コネクタ付 (ケーブルは10 m、20 m、30 m より指定)	1108-12A10-7M10.0 PRC03-12A10-7M10.5	S45C黒染め 120歯、モジュール1、歯巾10 mm	tmnr_5knm_me.dxf	TMNR-5KNME.STEP	86
