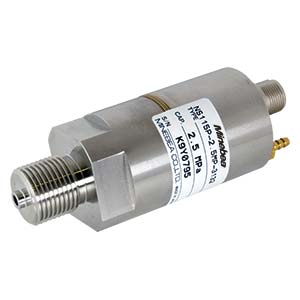

長期安定性、堅牢性、耐サージ圧性に優れた高精度圧力計
特長
■ 長期安定性に優れる
■ 高精度仕様、精度は 0.1%R.O.
(非直線性、ヒステリシス、繰り返し性含む)
■ 保護等級：IP67
■ 堅牢性、耐サージ圧性に優れる
■ 大気開放によるゼロ点調整が可能 (高精度仕様)
■ 噴流水・油の環境で使用可能
★ 用途
ソレノイドバルブ、バルブボディ試験装置、水力発電所水圧測定、校正用装置
＊圧力媒体によってはご使用に適さない場合がありますので、
ご検討時にお問い合わせ下さい。
-
-
スクロールできます
仕様名
仕様内容
定格容量 500 kPa～10MPa 許容過負荷 200 %R.C. 限界過負荷 300 %R.C. 精度 0.1 %R.O. (非直線性、ヒステリシス、繰り返し性を含む) 定格出力 (電流) 4 mA～20 mA (2線式、負荷抵抗 500 Ω 以下、24 V時) 定格出力 (電圧) 0 V～10 V (負荷抵抗 5 kΩ 以上). 零点調整範囲 ±1 % センサー電源電圧 DC 24 V(18 V～28V) 消費電流 約30 mA 絶縁抵抗 1 000 MΩ以上(DC 50 V) 温度補償範囲 －20 ℃～70 ℃ 許容温度範囲 －30 ℃～80 ℃ 零点の温度影響 ±0.15 %R.O./10 ℃ 出力の温度影響 ±0.15 %LOAD/10℃ Ｏリングシール FKM4種D (使用媒体により選定可) 保護等級 IP67相当 圧力導入口の材質 SUS316L カバーの材質 SUS316 受圧部の材質 単結晶サファイア他 取付ネジ 1/8・1/4・3/8G{PF}、R{PT} 締め付けトルク 20 N･m～40 N･m -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
定格容量
[kPa]定格容量
[Mpa]質量(本体のみ)(約)
[g]CADデータ[DXF]
3D CADデータ[STEP]
3D CADデータ 2 [STEP]
3D CADデータ 3 [STEP]
NS115P-500KP*-***2 500 250 ns115p.dxf NS115P-500KP*-***2.STEP NS115P-500KP*-***2-x12x.STEP NS115P-500KP*-***2-x13x.STEP NS115P-1MP*-***2 1 250 ns115p.dxf NS115P-1MP*-***2.STEP NS115P-1MP*-***2-x12x.STEP NS115P-1MP*-***2-x13x.STEP NS115P-2MP*-***2 2 250 ns115p.dxf NS115P-2MP*-***2.STEP NS115P-2MP*-***2-x12x.STEP NS115P-2MP*-***2-x13x.STEP NS115P-2.5MP*-***2 2 250 ns115p.dxf NS115P-2.5MP*-***2.STEP NS115P-2.5MP*-***2-x12x.STEP NS115P-2.5MP*-***2-x13x.STEP NS115P-5MP*-***2 5 250 ns115p.dxf NS115P-5MP*-***2.STEP NS115P-5MP*-***2-x12x.STEP NS115P-5MP*-***2-x13x.STEP NS115P-10MP*-***2 10 250 ns115p.dxf NS115P-10MP*-***2.STEP NS115P-10MP*-***2-x22x.STEP NS115P-10MP*-***2-x23x.STEP -
取扱説明書
仕様書
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
