FDBモーター

BLDC FDB SP2B

特長

流体軸受技術
低騒音 音響パワー max 20 dB(A) re 1pW
低振動
低ランナウト (NRRO 40 nm未満)
ウォッブルエラー(軸揺れ) < 3“
ローターランナウト axial < 10 µm, radial < 5µm
静バランス< 20 mgcm

一般仕様

取付姿勢:任意
軸受:FDB(流体軸受)
トルク定数 Kt : 6.6mNm/A
重量 : 0.037kg
ローターイナーシャ: 1.4 x 1E-6kgm2
温度範囲(動作時): -20 ℃~ +70 ℃
温度範囲(非動作時): -40 ℃~ +70℃
回転方向: 反時計方向のみ
極数/スロット数: 12/9
回転速度範囲: 3000 - 12000 rpm*

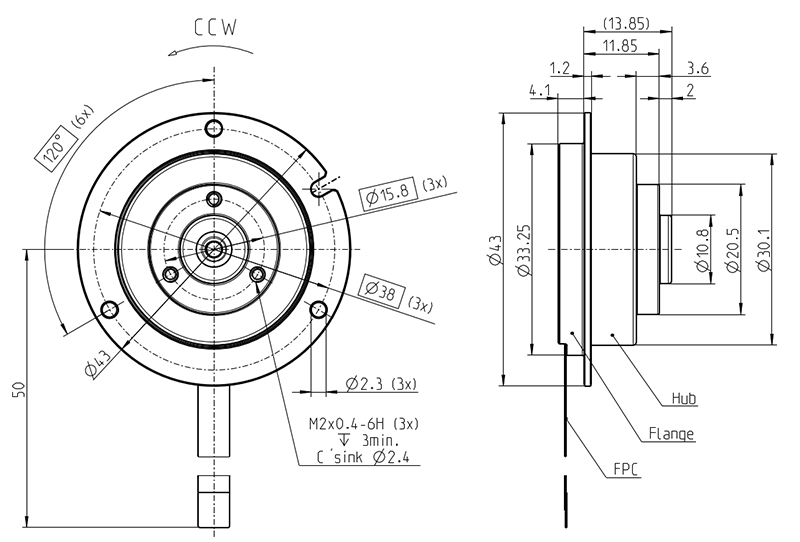

外観図

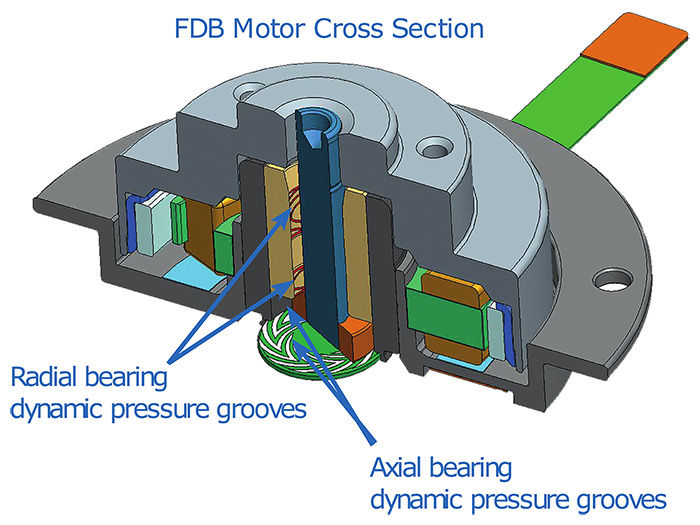

断面図

仕様

定格電圧
[V]
定格回転数
[rpm]
定格消費電力
[W]
定格トルク
[mN・m]
定格電流
(無負荷)
[A]
5 3600 0.45 1.19 0.18
定格電圧
[V]
定格回転数
[rpm]
定格消費電力
[W]
定格トルク
[mN・m]
定格電流
(無負荷)
[A]
5 3600 0.45 1.19 0.18

パーツナンバー

11C0-888-00008

注釈

*定格電圧と定格回転数は当社測定による参考データで、保証値ではありません。駆動条件により、特性が変化する場合があります。回転数の範囲は、負荷や温度、重心位置によって異なる場合があります。

オプション

内臓駆動回路 : 無し
ギアボックス: 無し
センサレス駆動: あり
