ZGAタイプ

負作動形歯形式電磁クラッチ

電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

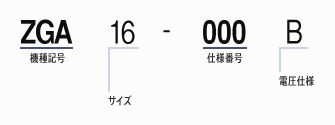

型式	最大回転速度 [min-1]	質量 [kg]	トルク [N･m]	コイル 20℃ 電圧 DC [V]	コイル 20℃ 入力 [W]	コイル 20℃ 電流 [A]	空隙開放時歯面間 [mm]
ZGA16	5000	23.00	160	24	118.0	4.92	0.5
ZGA25	4500	28.00	250	24	130.0	5.43	0.5
ZGA40	4000	36.00	400	24	139.0	5.80	0.6
ZGA63	3600	48.00	630	24	158.6	6.61	0.6
ZGA100	3300	65.00	1000	110	189.0	1.72	0.6
ZGA160	2900	88.00	1600	110	253.0	2.30	0.7
ZGA250	2600	120.00	2500	110	305.0	2.77	0.7
ZGA400	2300	168.00	4000	110	366.0	3.33	0.7
ZGA630	2000	226.00	6300	110	402.0	3.66	0.8
ZGA1000	1700	327.00	10000	110	502.0	4.57	0.8

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

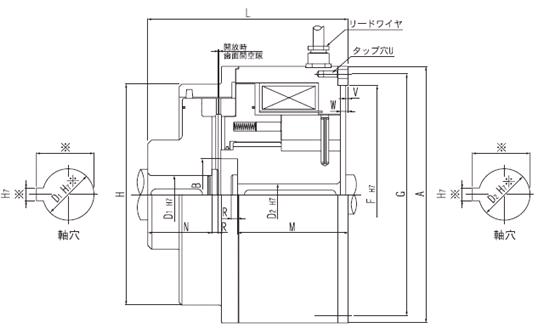

型式	直径 A [mm]	直径 B [mm]	直径 D1 max H7 [mm]	直径 D2 max H7 [mm]	直径 F H7 [mm]	直径 G [mm]	直径 H [mm]	直径 U (タップ穴) [mm]
ZGA16	200	56.0	45	45	170	188	150	4-M6
ZGA25	215	0.0	50	50	185	203	170	4-M8
ZGA40	240	73.0	60	60	210	225	190	4-M8
ZGA63	265	87.0	70	70	230	248	210	6-M8
ZGA100	295	96.0	80	80	250	275	230	4-M10
ZGA160	330	105.0	90	90	290	310	260	6-M10
ZGA250	365	120.0	100	100	310	340	290	6-M12
ZGA400	415	130.0	110	110	350	385	330	8-M12
ZGA630	465	150.0	130	130	400	435	410	6-M16
ZGA1000	525	175.0	150	150	465	495	440	6-M16

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	長さ L [mm]	長さ M [mm]	長さ N [mm]	長さ R [mm]	長さ V [mm]	長さ W [mm]
ZGA16	156.0	80.0	50.0	5.0	2.0	4
ZGA25	166.0	85.0	55.0	5.0	2.0	4
ZGA40	179.0	90.0	60.0	6.0	3.0	6
ZGA63	189.0	95.0	65.0	6.0	3.0	6
ZGA100	214.0	110.0	70.0	8.0	3.0	6
ZGA160	232.0	120.0	75.0	8.0	4.0	8
ZGA250	252.0	125.0	85.0	10.0	4.0	8
ZGA400	280.0	135.0	95.0	10.0	5.0	10
ZGA630	305.0	145.0	110.0	12.0	5.0	10
ZGA1000	340.0	155.0	130.0	12.0	5.0	10

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

1.※印寸法はご指示願います。
2.迅速な応答速度を必要とする場合は過励磁方式の電源装置をご使用ください。
（電源装置については電磁クラッチ/ブレーキ用電源装置より別途ご用命願います。）
3.給電部品は付属致しませんので電磁クラッチ/ブレーキ用電装品をご参照の上、別途ご用命願います。
