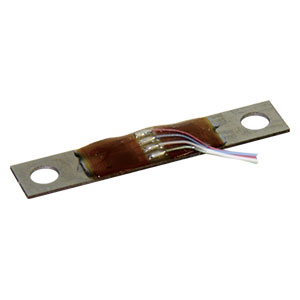

フォースセンサー(荷重センサー)とはシンプルな形状の部品に、ひずみゲージ(抵抗体)を接着した製品です。専用の多素子ゲージを使用しブリッジ回路をゲージ内部で構成しているため、配線がシンプルにできます。自己温度補償されたひずみゲージを使用するので温度特性も優れています。
特長
ステンレス製、フルブリッジタイプ
定格容量：1.961 N {0.2 kgf} ～ 39.22 N {4 kgf}
-
-
スクロールできます
仕様名
仕様内容
疲労寿命 定格容量で1,000,000回 定格容量 1.961 N{0.2 kgf}～39.220 N {4.0 kgf} 許容過負荷 150 %R.C. 限界過負荷 300 %R.C. 定格出力 2 mV/V±0.3 mV/V 非直線性 ±2 %R.O. ヒステリシス ±2 %R.O. 繰り返し性 ±2 %R.O. 推奨印加電圧 5 V 最大印加電圧 12 V 零バランス ±10 mV/V 入力抵抗 700 Ω±140 Ω 出力抵抗 700 Ω±140 Ω 絶縁抵抗 1,000 MΩ 以上(DC50 V)（ブリッジ～本体間） 温度補償範囲 -10 ℃～50 ℃ 許容温度範囲 -30 ℃～80 ℃ 零点の温度影響 1.0 %R.O./10 ℃ 出力の温度影響 1.0 %LOAD/10 ℃ リード線 AWG36、300 mm直結、先端柳線 保護等級 IP00相当 起歪体の材質 ステンレス合金 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
定格容量
[N]定格容量
[kgf]3D CADデータ[STEP]
CF059-0.2K 1.961 0.2 CF059-0.2K.STEP CF059-0.5K 4.902 0.5 CF059-0.5K.STEP CF059-1K 9.805 1 CF059-1K.STEP CF059-1.5K 14.707 1.5 CF059-1.5K.STEP CF059-2K 19.61 2 CF059-2K.STEP CF059-3K 29.415 3 CF059-3K.STEP CF059-4K 39.220 4 CF059-4K.STEP -
仕様書
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
