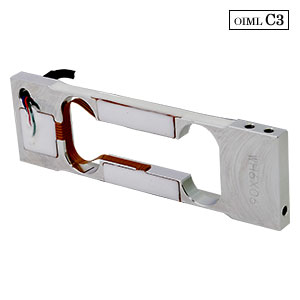

低容量はかり用ロバーバル型 BCL-＊-C3 規格品

商用はかりなどに使用されるロードセルです。

特長

◾低ひょう量のはかり用です。
◾積載面が大きくとれます。
◾OIML R60 クラスC3認定品

スクロールできます

仕様名	仕様内容
OIML R60に基づく精度等級	C3
最大ロードセル目量数	3,000
定格容量	300g～4.5kg
最小検定目量	0.05g～0.75g
許容過負荷	200 %R.C.
限界過負荷	300 %R.C.
定格出力	0.9 mV/V±0.1 mV/V
非直線性	0.015 %R.O.
ヒステリシス	0.015 %R.O.
繰り返し性	0.010 %R.O.
クリープ	0.016 %R.O./30 min
クリープ回復	0.016 %R.O./30 min
推奨印加電圧	10 V以下
最大印加電圧	15 V
零バランス	±0.04 mV/V
入力抵抗	400 Ω～450 Ω
出力抵抗	345 Ω～355 Ω
絶縁抵抗	2,000 MΩ 以上(DC50 V)
温度補償範囲	－10 ℃～40 ℃
許容温度範囲	－10 ℃～40 ℃
零点の温度影響	0.014 %R.O./10 ℃
出力の温度影響	0.012 %LOAD/10 ℃
保護等級	IP40相当
起歪体の材質	アルミニウム合金
疲労寿命	定格容量で1,000,000回
偏置誤差	■ BCL-300GM, 600GM ・積載面の大きさ：最大で200 mm×200 mm ・積載面の中心とロードセルの中心は一致させること　・誤差：偏置 50 mmで定格容量の 1/2を負荷し、0.02 %R.O.以内 ■ BCL-1.2K, 1.5K, 3K, 4.5K ・積載面の大きさ：最大で300 mm×300 mm ・積載面の中心とロードセルの中心は一致させること・誤差：偏置 75 mmで定格容量の 1/2を負荷し、0.02 %R.O.以内

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	定格容量 [g]	定格容量 [kg]	質量(約) [g]	固有振動数 [Hz]	定格変位量 (参考値) [mm]	保護等級	3D CADデータ[STEP]	CADデータ[DXF]
BCL-300GM-C3	300		70	80	0.25	IP40相当	BCL-300GM-C3.STEP	bcl_a.dxf
BCL-600GM-C3	600		70	100	0.25	IP40相当	BCL-600GM-C3.STEP	bcl_a.dxf
BCL-1.2K-C3		1.2	70	200	0.25	IP40相当	BCL-1.2K-C3.STEP	bcl_a.dxf
BCL-1.5K-C3		1.5	70	210	0.25	IP40相当	BCL-1.5K-C3.STEP	bcl_a.dxf
BCL-3K-C3		3	70	400	0.25	IP40相当	BCL-3K-C3.STEP	bcl_a.dxf
BCL-4.5K-C3		4.5	70	450	0.25	IP40相当	BCL-4.5K-C3.STEP	bcl_a.dxf
