特長
■サーチコイル、チューブ、排出装置の選べる組合せ
■マルチ周波数技術
■トラッキング技術
■自動学習機能
■200品種製品登録
■防水構造IP65
仕様
| 仕様名 | 仕様内容 | 仕様内容2 | 仕様内容3 | 仕様内容4 | 仕様内容5 |
|---|---|---|---|---|---|
| 型式 | Vistus-R 12 | Vistus-R 17.2 | Vistus-R 21.6 | Vistus-R 26.9 | Vistus-R 34.1 |
| サーチコイル径 | 120mm | 172mm | 216mm | 269mm | 341mm |
| 製品通過口 | 100mm | 150mm | 200mm | 250mm | 300mm |
| チューブ内径(PP) | 96.8mm | 152.2mm | 190.2mm | 237.8mm | 299.6mm |
| チューブ内径(ESD) | 97.4mm | 141.8mm | 177.2mm | 221.6mm | 279.2mm |
| チューブ内径(Ceramic) | 80mm | 100mm | 150mm | 200mm | 250mm |
| 処理能力※1 | 6,000 | 13,500 | 24,000 | 38,000 | 54,000 |
| 供給気圧 | 4.0bar～10.0bar | 4.0bar～10.0bar | 4.0bar～10.0bar | 4.0bar～10.0bar | 4.0bar～10.0bar |
| リジェクト方法 | 圧縮空気の電磁弁制御によるセパレーター | 圧縮空気の電磁弁制御によるセパレーター | 圧縮空気の電磁弁制御によるセパレーター | 圧縮空気の電磁弁制御によるセパレーター | 圧縮空気の電磁弁制御によるセパレーター |
| 品目数 | 標準50(オプション最大200) | 標準50(オプション最大200) | 標準50(オプション最大200) | 標準50(オプション最大200) | 標準50(オプション最大200) |
| 表示方法 | 5.7inch カラータッチスクリーン | 5.7inch カラータッチスクリーン | 5.7inch カラータッチスクリーン | 5.7inch カラータッチスクリーン | 5.7inch カラータッチスクリーン |
| 電源 | AC90～260V | AC90～260V | AC90～260V | AC90～260V | AC90～260V |
| 使用環境 | -10℃～+45℃ | -10℃～+45℃ | -10℃～+45℃ | -10℃～+45℃ | -10℃～+45℃ |
| 製品温度 | -30℃～+55℃ | -30℃～+55℃ | -30℃～+55℃ | -30℃～+55℃ | -30℃～+55℃ |
| 保護等級 | IP65(オプション:IP69k) | IP65(オプション:IP69k) | IP65(オプション:IP69k) | IP65(オプション:IP69k) | IP65(オプション:IP69k) |
| データインターフェース | TCP-IP, RS232, RS422, CAN bus, フィールドバス, Profibus | TCP-IP, RS232, RS422, CAN bus, フィールドバス, Profibus | TCP-IP, RS232, RS422, CAN bus, フィールドバス, Profibus | TCP-IP, RS232, RS422, CAN bus, フィールドバス, Profibus | TCP-IP, RS232, RS422, CAN bus, フィールドバス, Profibus |
| オプション | USBプリント, 信号灯, ブザー等 | USBプリント, 信号灯, ブザー等 | USBプリント, 信号灯, ブザー等 | USBプリント, 信号灯, ブザー等 | USBプリント, 信号灯, ブザー等 |
型式一覧
| 型式 | カタログデータ | カタログデータ2 | カタログデータ3 | カタログデータ4 | 動画 |
|---|---|---|---|---|---|
| Vistus-Rシリーズ | DS_Vistus_Freefall_EC_カタログ.pdf | DS_Vistus_Freefall_FL_カタログ.pdf | DS_Vistus_Freefall_ST_カタログ.pdf | DS_Vistus_Freefall_SW_カタログ.pdf | 製品紹介 |

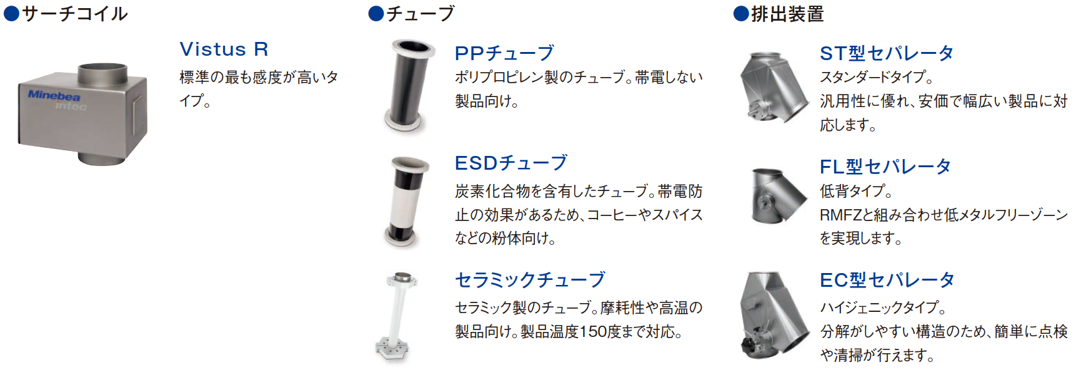

検査する製品の特徴や用途に応じて、下記の中から組み合せ頂けます。

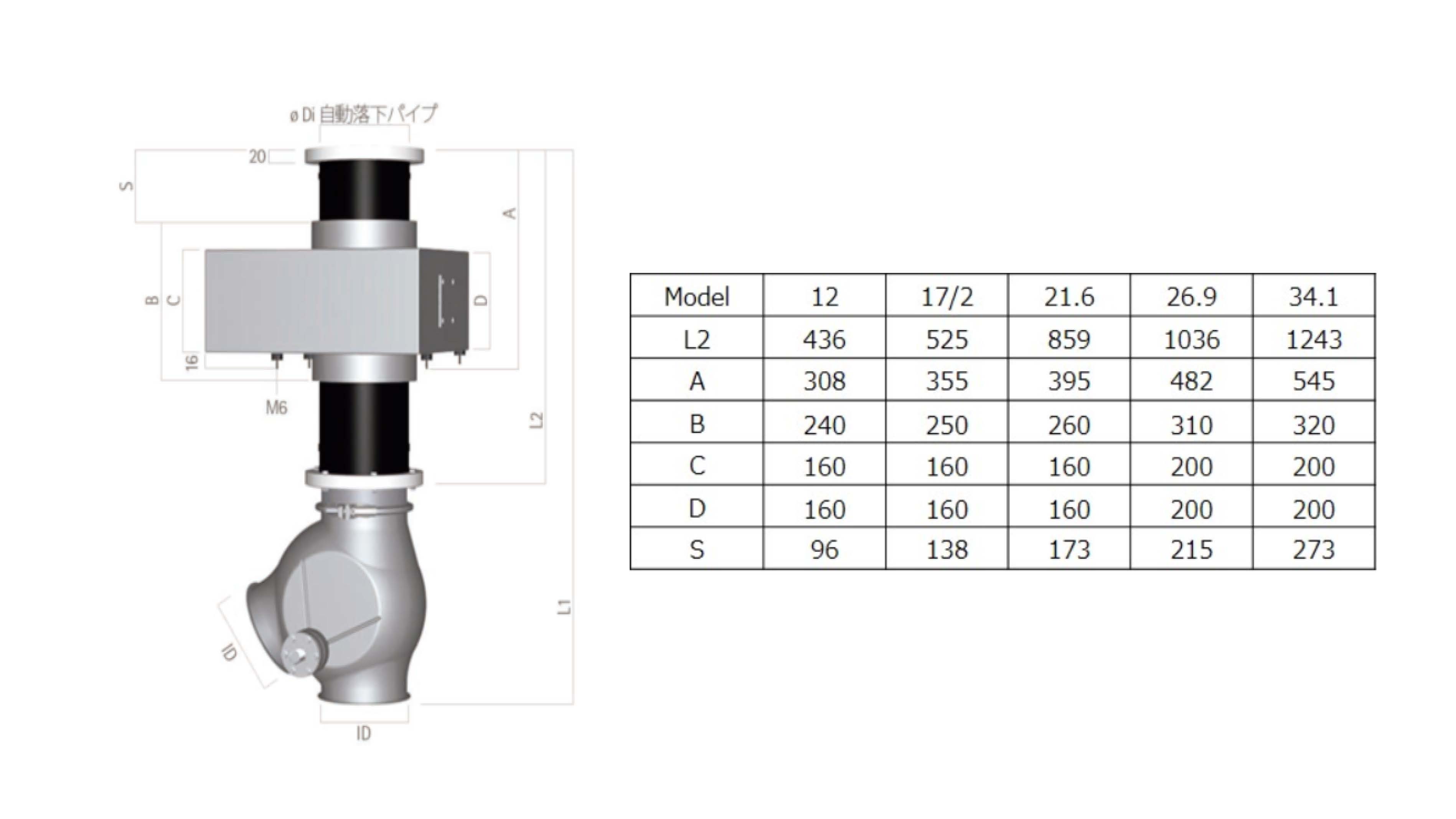

外形図
※Vistus-R STセパレーター選定時
※組み合せによって寸法が異なります

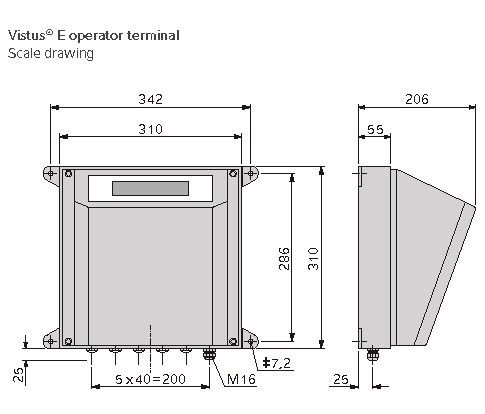

コントローラー外形図
コントローラー構成図
-
