ZQSタイプ

負作動形歯形式電磁クラッチ

電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

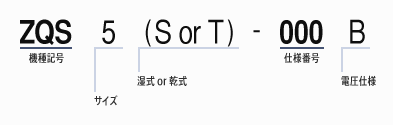

型式	最大回転速度 [min-1]	質量 [kg]	トルク [N･m]	コイル 20℃ 電圧 DC [V]	コイル 20℃ 入力 [W]	コイル 20℃ 電流 [A]	空隙歯面間 [mm]	空隙 [mm]
ZQS5	5500	5.00	50	24	38.9	1.62	0.3	1.35
ZQS10	5000	6.20	100	24	50.9	2.12	0.3	1.35
ZQS16	4500	7.10	160	24	48.0	2.00	0.3	1.35
ZQS25	4000	11.00	250	24	61.7	2.57	0.3	1.60
ZQS40	3500	16.00	400	24	834.0	3.47	0.5	2.45
ZQS63	3000	24.00	630	24	109.0	4.52	0.5	2.15
ZQS100	2600	33.00	1000	24	129.0	5.36	0.5	2.70
ZQS160	2300	49.00	1600	24	133.0	5.55	0.6	3.00

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

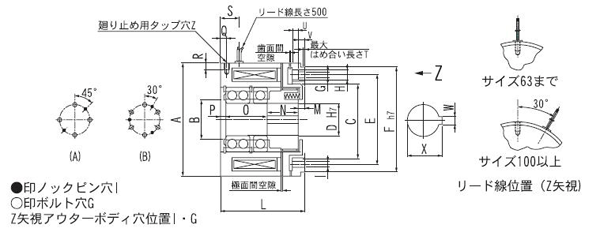

型式	直径 A [mm]	直径 B [mm]	直径 C [mm]	直径 D H7 [mm]	直径 E [mm]	直径 F H7 [mm]
ZQS5	105	31.5	32	25	80	96
ZQS10	115	36.3	40	30	90	106
ZQS16	125	43.0	45	35	100	115
ZQS25	140	48.0	50	40	112	130
ZQS40	160	53.0	56	45	132	150
ZQS63	185	64.5	70	55	150	175
ZQS100	215	70.0	76	60	180	205
ZQS160	254	76.5	86	70	202	240

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	長さ L [mm]	長さ M [mm]	長さ N [mm]	長さ O [mm]	長さ P [mm]	長さ Q [mm]	長さ R [mm]	長さ S [mm]	長さ T [mm]
ZQS5	86.0	8.0	32.0	40.0	6.0	7.0	9.0	20.0	2.0
ZQS10	90.0	8.0	33.0	43.0	6.0	9.0	11.0	25.0	2.0
ZQS16	97.0	8.0	35.0	48.0	6.0	7.0	11.0	21.0	2.0
ZQS25	107.0	8.5	38.5	53.0	7.0	8.0	7.0	23.0	2.5
ZQS40	122.0	10.0	50.0	54.0	8.0	10.0	11.0	25.0	2.5
ZQS63	138.0	11.0	55.0	63.0	9.0	12.0	15.0	30.0	2.5
ZQS100	158.0	13.0	64.5	68.5	12.0	15.0	18.0	19.0	2.5
ZQS160	194.5	16.0	75.0	84.0	19.5	18.0	22.0	22.0	4.0

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	廻り止めタップ穴 Z	慣性モーメントJ アーマチュア側 [kg･m2]	慣性モーメントJ ヨーク側 [kg･m2]	取付穴 G (ボルト穴) [mm]	取付穴 H (ザグリ径) [mm]	取付穴 I (ノックピン穴) [mm]	取付穴 U (ザグリ深さ) [mm]	取付穴 V [mm]	キー溝 W H7 [mm]	キー溝 X [mm]
ZQS5	M5	0.0950	0.1000	4-M5	Φ9	2-Φ5	6	6.0	7	28.0
ZQS10	M5	0.1400	0.1525	4-M5	Φ9	2-Φ5	6	7.0	7	33.0
ZQS16	M6	0.1850	0.2200	4-M6	Φ13	2-Φ6	7	6.5	10	38.5
ZQS25	M5	0.3500	0.3500	4-M6	Φ13	2-Φ8	8	8.0	10	43.5
ZQS40	M6	0.5750	0.7250	6-M6	Φ13	3-Φ8	8	9.0	12	48.5
ZQS63	M8	1.3500	1.6500	6-M8	Φ15	3-Φ8	11	10.3	15	60.0
ZQS100	M10	2.9000	3.5250	6-M8	Φ15	3-Φ10	11	13.0	15	65.0
ZQS160	M12	5.6500	8.9500	6-M10	Φ18	3-Φ10	14	15.0	18	76.0
