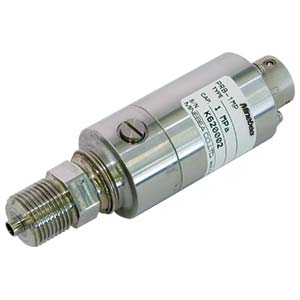

特長
■ 小型、軽量、取付・取外しが簡単
■ 広範囲圧力に対応する豊富なラインアップ
★ 用途
建機トランスミッション試験装置、コントロールバルブ検査装置、クレーン車油圧装置
仕様
| 仕様名 | 仕様内容 |
|---|---|
| 定格容量 | 1 MPa～100 MPa |
| 許容過負荷 | 150 %R.C. |
| 限界過負荷 | 300 %R.C. (PRB-100MP : 200 %R.C.) |
| 定格出力 | 1.5 mV/V±0.015 mV/V(PRB-1MP：1 mV/V±0.01 mV/V) |
| 非直線性 | 0.2 %R.O. (PRB-1MP：0.3%R.O.) |
| ヒステリシス | 0.2 %R.O. (PRB-1MP：0.3%R.O.) |
| 繰り返し性 | 0.3 %R.O. |
| 推奨印加電圧 | 6 V 以下 |
| 最大印加電圧 | 10 V |
| 零バランス | PRB-1MP ：±0.05 mV/V PRB-2MP～100MP ：±0.045 mV/V |
| 入力抵抗 | 350 Ω±3.5 Ω |
| 出力抵抗 | 350 Ω±3.5 Ω |
| 絶縁抵抗 | 1 000 MΩ以上(DC 50 V)(ブリッジ～本体間） |
| 温度補償範囲 | －10 ℃～60 ℃ |
| 許容温度範囲 | －15 ℃～100 ℃ |
| 零点の温度影響 | 0.2 %R.O./10 ℃ |
| 出力の温度影響 | 0.2 %LOAD/10 ℃ |
| コネクタ | NDI-7P-R(レセプタクル)付、コネクタ型式：PRC03-21A10-7F |
| ケーブル | CAC-101-5M (別売品) |
| 保護等級 | IP64相当 |
| 起歪体の材質 | ステンレス鋼 |
| 取付ネジ | G3/8{PF} (PRB-100MP：G1/2{PF}) |
型式一覧
| 型式 | 定格容量 [Mpa] |
限界過負荷 [%R.C.] |
定格出力 [mV/V] |
定格出力誤差 [mV/V] |
非直線性 [%R.O.] |
ヒステリシス [%R.O.] |
繰り返し性 [%R.O.] |
固有振動数 [KHz] |
質量(本体のみ)(約) [g] |
CADデータ[DXF] | 3D CADデータ[STEP] |
|---|
