概要
| NMB Parts No. | RNR-2210X9KKSD21 |
|---|---|
| 単位系：メトリック/インチ | メトリック |
| ISO/JIS | 6900ZZNR |
| 材質 (リング) | 軸受鋼 |
| 形状 | [ラジアル]止め輪付き |

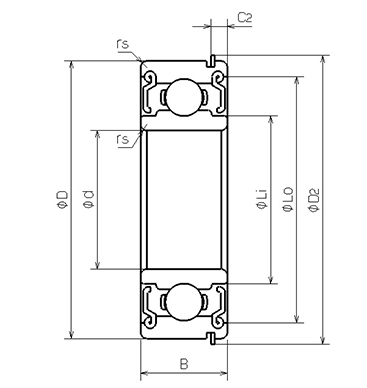

| 内径 (d) [mm] |
10.000 |
| 外径 (D) [mm] |
22.000 |
| 幅 (B) [mm] |
6.000 |
| 面取り (rs min) [mm] |
0.300 |
| 止め輪外径 (D2) [mm] |
24.700 |
| 止め輪位置 (C2) [mm] |
1.620 |
| 外輪肩径 (Lo) [mm] |
19.400 |
| 内輪肩径 (Li) [mm] |
13.400 |
| ボール寸法 (Dw) [mm] |
3.1750 |
| ボール個数 (Z) |
9 |
| 基本動定格荷重 (Cr) [N] |
2697 |
| 基本静定格荷重 (Cor) [N] |
1273 |
| 内径 (d) [in] |
0.3937 |
| 外径 (D) [in] |
0.8661 |
| 止め輪外径 (D2) [in] |
0.972 |
| 止め輪位置 (C2) [in] |
0.064 |
