複合機などのOA機器の給紙、搬送、排出部やATM等に使用されるモーターです。
さまざまな分野に応用展開が可能であり、省電力化を小型・高効率技術で対応しています。
概要
モーター方式：3相4極インナーロータ型DCブラシレスモーター
高圧、低圧対応：DC 24V ～ DC 105V
※高電圧バージョン開発中
ドライバー：
外付タイプ（標準）、内蔵タイプ（DC24V、15W）
出力：15W ～
-
-
-

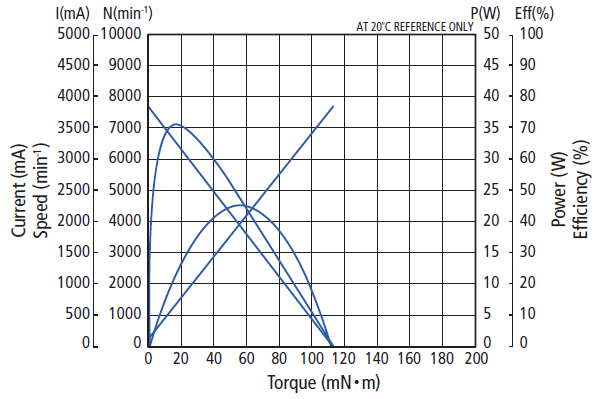

無負荷回転数
[min-1]7600 起動トルク
[mN・m]115 起動電流
[mA]3800 最大効率
[%]70.8 最大効率時回転数
[min-1]6500 Life at 20℃
[hour]5000 *24V時
お客様のご要望に応じたカスタム対応品となりますので詳細仕様及び受注ロットについては弊社営業にお問い合わせ下さい。 -
-
スクロールできます
ギア比
構造
材料
段数
L1長
[mm]モーター含む全長
[mm]定格電圧
[V]無負荷回転数
[min-1]無負荷電流
[mA]定格負荷トルク
[mN・m]定格負荷回転数
[min-1]定格負荷電流
[mA]最大定格負荷トルク
[mN・m]最大瞬間トルク
[mN・m]1/25 平歯車 金属 2 23 64 24 208 100 162 194 260 196 196 1/30 平歯車 金属 2 23 64 24 173 100 194 162 260 196 245 1/50 平歯車 金属 3 25 66 24 104 100 292 97 260 294 392 1/60 平歯車 金属 3 25 66 24 87 100 294 82 235 294 441 1/84 遊星 金属 3 45 86 24 62 100 326 58 235 1000 1500 表記は代表例であり、表以外のギヤ比にも対応可能です。
表記は標準仕様の値であり、ギヤ材質、ギヤ厚さ変更によって表記を超えるトルクにも対応可能です。
