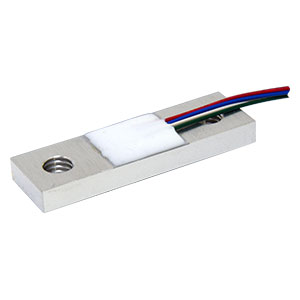

フォースセンサー(荷重センサー)とはシンプルな形状の部品に、ひずみゲージ(抵抗体)を接着した製品です。専用の多素子ゲージを使用しブリッジ回路をゲージ内部で構成しているため、配線がシンプルにできます。自己温度補償されたひずみゲージを使用するので温度特性も優れています。
特長
アルミニウム合金製、ロバーバル型、フルブリッジタイプ
定格容量：0.294 kN {30 kgf} ～ 1.961 kN {200 kgf}
-
-
スクロールできます
仕様名
仕様内容
疲労寿命 定格容量で1,000,000回 定格容量 0.294 kN{30 kgf}～1.961 kN{200 kgf} 許容過負荷 150 %R.C. 限界過負荷 200 %R.C. 定格出力 1.23 mV/V±0.19 mV/V 非直線性 2.0 %R.O. ヒステリシス 2.0 %R.O. 推奨印加電圧 10 V以下 最大印加電圧 12 V 零バランス ±2.5 mV/V 入力抵抗 700 Ω±140 Ω 出力抵抗 700 Ω±140 Ω 絶縁抵抗 1,000 MΩ 以上(DC50 V)（ブリッジ～本体間） 温度補償範囲 -10 ℃～50 ℃ 許容温度範囲 －30 ℃～80 ℃ 零点の温度影響 1 %R.O./10 ℃ 出力の温度影響 1 %LOAD/10 ℃ 保護等級 IP00相当 起歪体の材質 アルミニウム合金 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
定格容量
[N]定格容量
[kgf]ケーブル
ケーブル2
ケーブル3
3D CADデータ[STEP]
CF054-30K 0.294 30 AWG30 150 mm直結 先端柳線 CF054-30K.STEP CF054-50K 0.490 50 AWG30 150 mm直結 先端柳線 CF054-50K.STEP CF054-60K 0.588 60 AWG30 150 mm直結 先端柳線 CF054-60K.STEP CF054-100K 0.981 100 AWG30 150 mm直結 先端柳線 CF054-100K.STEP CF054-200K 1.961 200 AWG30 150 mm直結 先端柳線 CF054-200K.STEP -
仕様書
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
